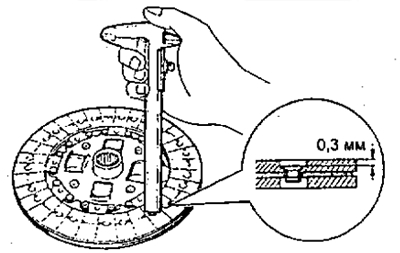

Используя штангенциркуль, замерьте глубину расположения головок заклепок от поверхности накладки.
- Минимальная глубина заклепки — 0,3 мм
Если глубина меньше допустимой, то отремонтируйте или замените диск сцепления.
2. Используя индикатор, проверьте биение диска.
- Максимальное биение — 0,8 мм
Если максимальное биение превышает допустимое значение, то замените ведомый диск.
(Оригинал можно прочесть на сайте TOYOTAMAN.ru)

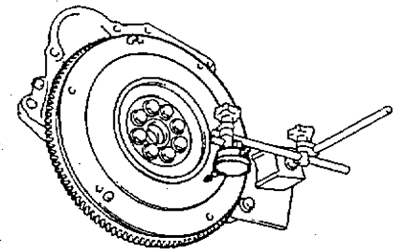

3. Используя стрелочный индикатор, проверьте биение маховика.
- Максимальное биение — 0,1 мм
Если максимальное биение превышает допустимое значение, то замените маховик.
4. С помощью штангенциркуля обмерьте диафрагменную пружину и определите ее износ по глубине и ширине.
Предельный износ:
- по глубине — 0,6 мм
- по ширине — 6,0 мм
Если износ превышает допустимое значение, замените кожух сцепления.
5. Вращая подшипник руками, прикладывайте к нему усилие в направлении вращения.
Примечание: выжимной подшипник заполнен смазкой на весь срок службы и не требует чистки и смазки.
Если подшипник заедает или проворачивается с трудом, то замените подшипник.
