Примечание. Установка выполняется в обратной разборке последовательности. При этом описываются лишь дополнительные моменты, имеющие важное значение при установке.
Примечание. Если для болта не указан момент затяжки, см. таблицу стандартных моментов затяжки для болтов.
Снятие верхнего кожуха радиатора

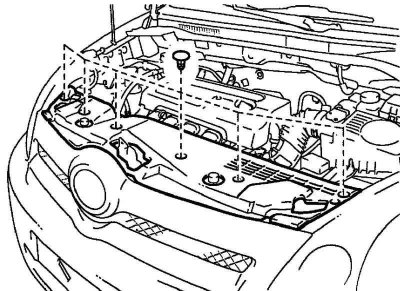

Рис. 8.8. Крепление кожуха радиатора
Съемником извлеките 6 клипс и снимите верхний кожух (рис. 8.8).
Снятие решетки радиатора
Съемником извлеките 3 клипсы, обозначенные буквой А.
Рис. 8.9. Крепление решетки радиатора
Отверткой извлеките 2 клипсы, обозначенные буквой В, и клипсу С, затем снимите решетку радиатора (рис. 8.9).
Примечание. Перед началом работы оберните лезвие отвертки изолентой.
Снятие видеокамеры в сборе (для автомобилей с видеокамерой заднего вида)
Выверните 3 винта и снимите видеокамеру.
Снятие кронштейна №1 решетки радиатора
Выверните 8 винтов и снимите кронштейн решетки радиатора.
Снимите передний левый брызговик.
Снимите передний правый брызговик.
Снятие передних подкрылков

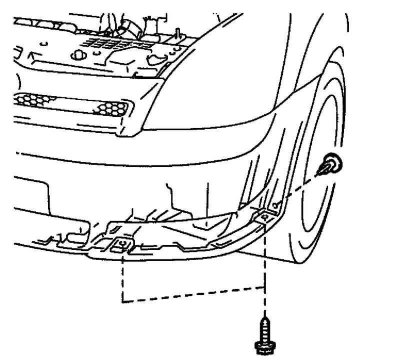

Рис. 8.10. Крепление переднего подкрылка
Выверните 4 винта (рис. 8.10).
Съемником извлеките клипсы и снимите подкрылоки.
Частично извлеките подкрылки.
Примечание. Полностью извлекать подкрылок не требуется.
Снимите передние подкрылки.
Примечание. Порядок выполнения для обеих сторон одинаков.
Снятие левого переднего спойлера

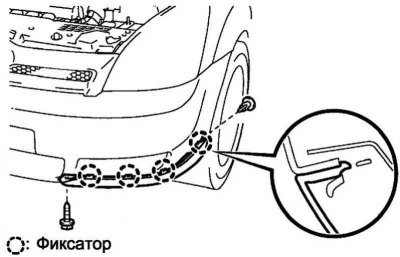

Рис. 8.11. Крепление переднего спойлера
Отверткой извлеките 4 фиксатора и снимите спойлер (рис. 8.11).
Примечание. Перед началом работы оберните лезвие отвертки изолентой.
Снимите правый передний спойлер.
Снятие переднего бампера

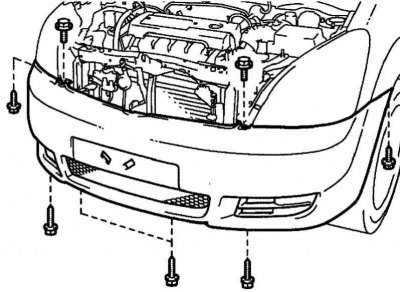

Рис. 8.12. Болты крепления переднего бампера
Публикация перепечатана с веб-портала: www.TOYOTAMAN.ru
Выверните 6 винтов и 2 болта (рис. 8.12).

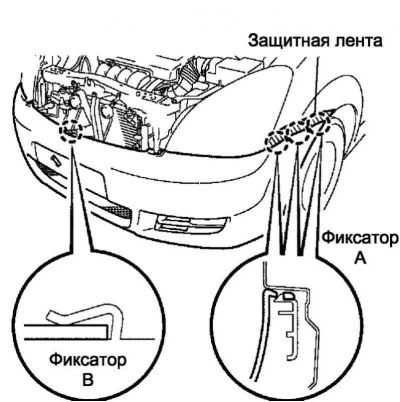

Рис. 8.13. Установка защитной ленты
Поместите под передний подкрылок защитную ленту (рис. 8.13).
Отверткой отсоедините 6 фиксаторов, обозначенных буквой А, и фиксатор В, затем снимите бампер.
Для автомобилей с омывателями фар: отсоедините 3 шланга омывателя от 2 насосов и от бачка с жидкостью омывателя.
Для автомобилей с противотуманными фарами: отсоедините от 2 противотуманных фар 2 разъема.
Для автомобилей с ультразвуковыми датчиками: отсоедините от 2 ультразвуковых датчиков 2 разъема.
Снятие форсунок омывателей фар (для автомобилей с омывателями фар)
Отверткой отсоедините 4 фиксатора и снимите форсунки.
Снятие насоса омывателя левой и правой фар (для автомобилей с омывателем фар)
Выверните 2 болта и снимите насосы с бампера.
Снятие ультразвукового датчика №1 (для автомобилей с системой ультразвуковых датчиков)
Извлеките 2 фиксатора и снимите 2 датчика.
Снятие нижней решетки радиатора
Отверткой отсоедините 16 фиксаторов и снимите нижнюю решетку радиатора.
Снятие противотуманных фар в сборе (для автомобилей с противотуманными фарами)
Выверните 4 винта и снимите противотуманные фары.
Снимите крышки левого и правого проемов переднего бампера.
Снятие левого и правого боковых кронштейнов переднего бампера
Выверните 4 винта и снимите кронштейн.
Снятие усилителя переднего бампера

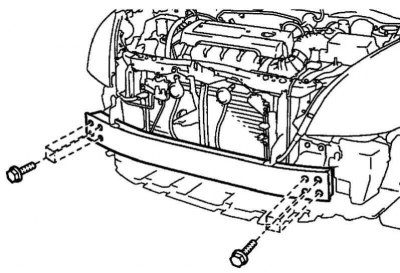

Рис. 8.14. Снятие усилителя бампера
Выверните 8 болтов и снимите усилитель бампера (рис. 8.14).
Установка усилителя переднего бампера
Закрепите усилитель переднего бампера 8 болтами.
Момент затяжки: 77 Н·м.
