В новой модели имеется 7 мест для сидения, включая место водителя, в отличие от 5-местного варианта добавлен третий ряд сидений.

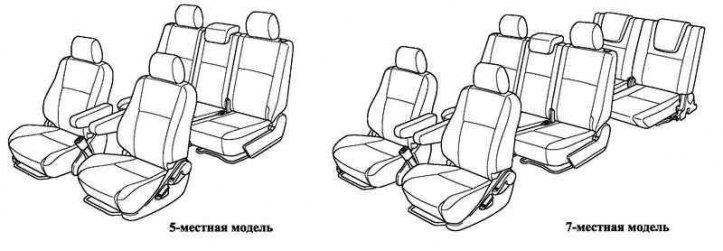

Рис. 1.38. Сиденья автомобиля Toyota Corolla Verso
В 7-местной модели сиденья третьего ряда складываются пополам. В салоне достаточно места для комфортабельного размещения семи человек (рис. 1.38).
Передние сиденья
В предыдущих моделях спинки сидений имели ряд фиксированных положений. В новой модели спинки сидений при наклоне могут занимать любое положение.
Сиденья водителя и переднего пассажира регулируются по высоте бесступенчато, механизмы подъема – рычажного типа.

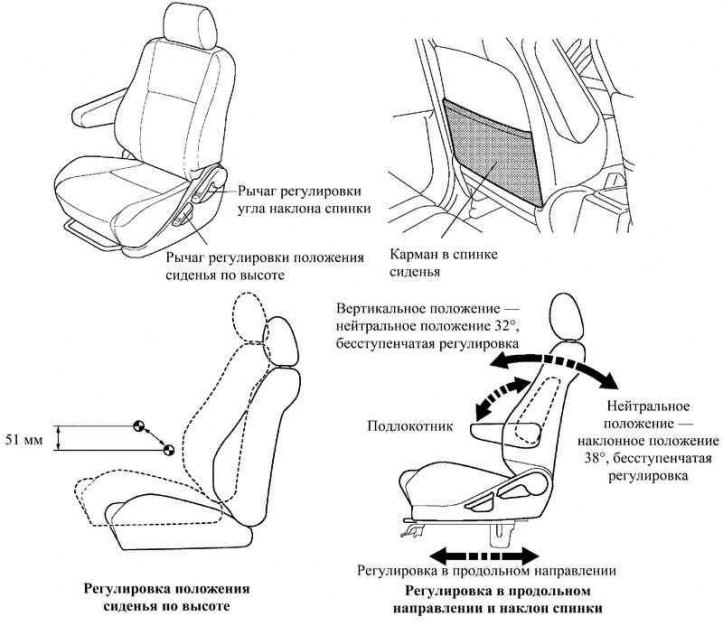

Рис. 1.39. Схема регулировки переднего сиденья
На предыдущих моделях шаг при регулировке сиденья в продольном направлении составлял 15 мм. В новой модели шаг составляет 10 мм, что более удобно (рис. 1.39).
Сиденья второго ряда
Во втором ряду могут разместиться три пассажира, сиденья второго ряда регулируются в продольном направлении и по углу наклона спинки независимо друг от друга.
Среднее сиденье оборудовано подголовником L-образной формы, что обеспечивает водителю великолепный задний обзор.
В автомобилях с третьим рядом сидений сиденья второго ряда оборудуются механизмом быстрого складывания для облегчения посадки на третий ряд. Рычаг механизма быстрого складывания расположен на спинке сиденья с левой стороны.

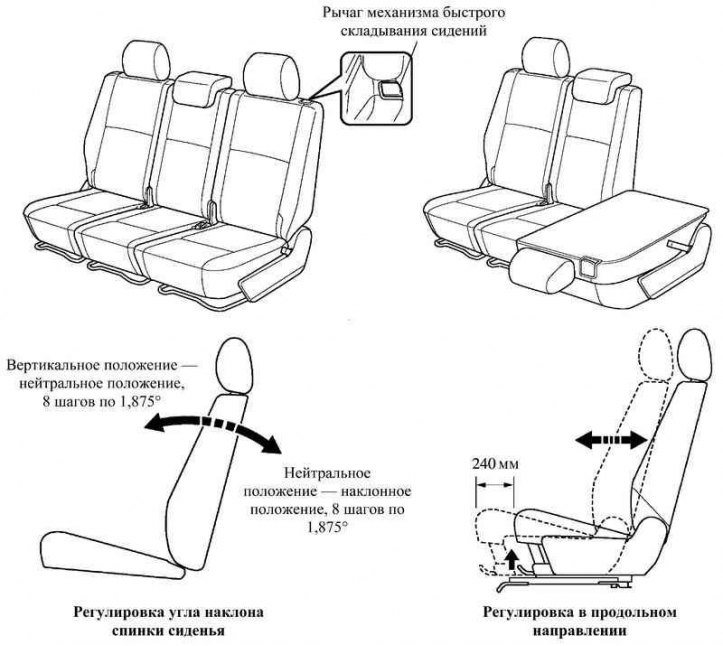

Рис. 1.40. Схема регулировки сидений второго ряда
Механизм быстрого складывания сидений

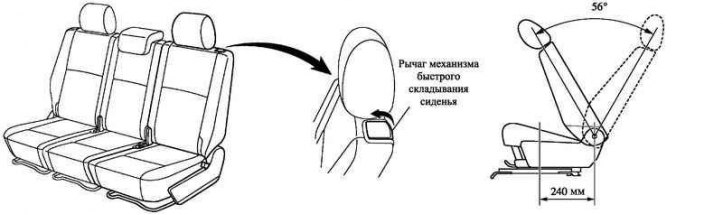

Рис. 1.41. Складывание сиденья второго ряда
При поднятии рычага разблокируется фиксатор спинки. Если удерживать рычаг в поднятом положении и наклонить сиденье вперед на 60°, разблокируется фиксатор продольного положения, и под действием пружины сиденье переместится вперед (рис. 1.41).
Сиденья третьего ряда
На новой 7-местной модели Corolla Verso имеются откидные сиденья новой конструкции, складываемые пополам.
Сиденья третьего ряда откидываются и возвращаются в исходное положение одним движением.

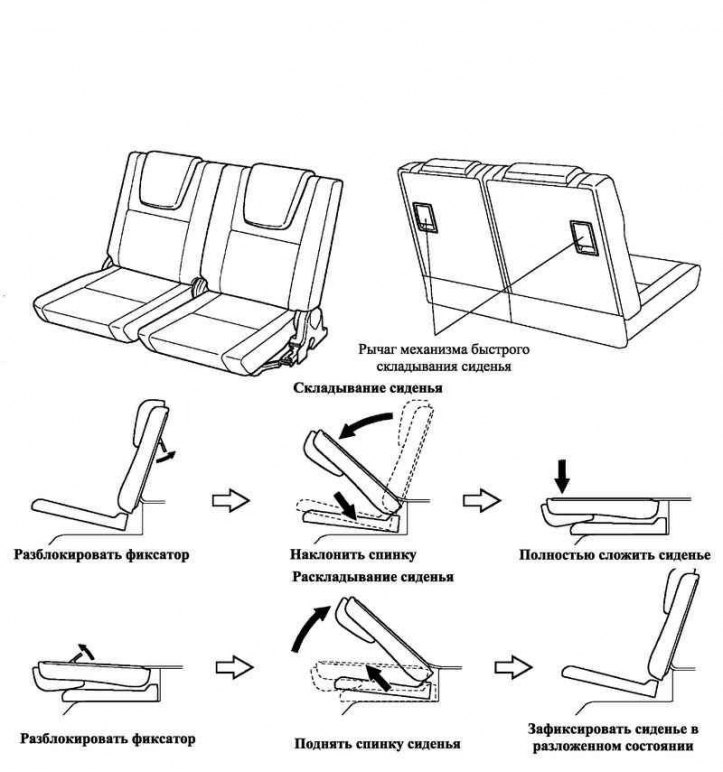

Рис. 1.42. Схема регулировки сидений третьего ряда
L-образный подголовник обеспечивает водителю великолепный задний обзор (рис. 1.42).
(Материал был взят с ресурса www.TOYOTAMAN.ru)
Подогрев сидений

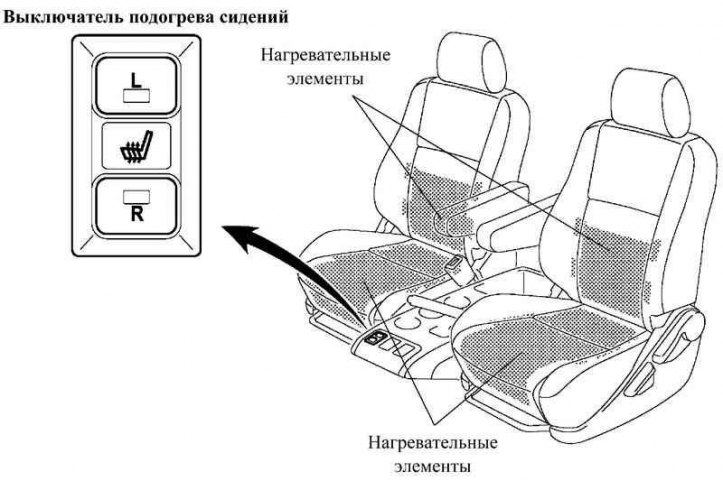

Рис. 1.43. Подогрев передних сидений

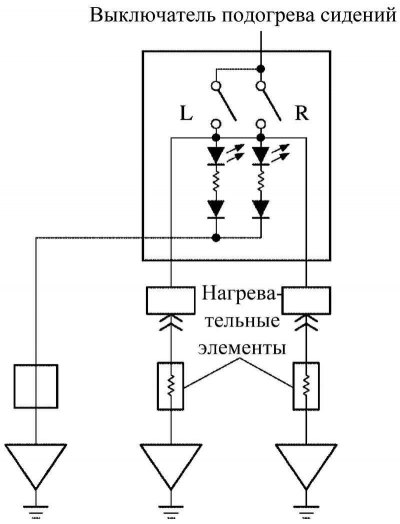

Рис. 1.44. Монтажная схема подогрева передних сидений
Для подогрева сидений на новом автомобиле используется нагревательный элемент, встроенный в обивку сиденья. Он включается и выключается выключателем, расположенным на центральной консоли.
Подогрев сидений устанавливается по заказу только на автомобили с левосторонним рулевым управлением, поставляемые в регионы с холодным климатом.

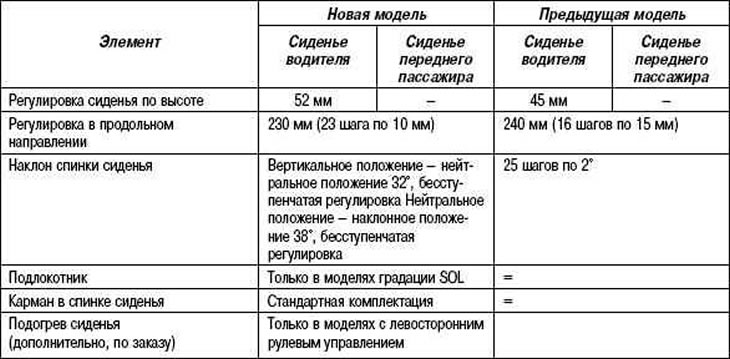

Таблица 1.18. Комплектация передних сидений

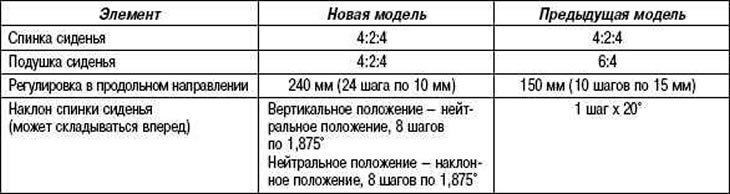

Таблица 1.19. Комплектация сидений второго ряда
