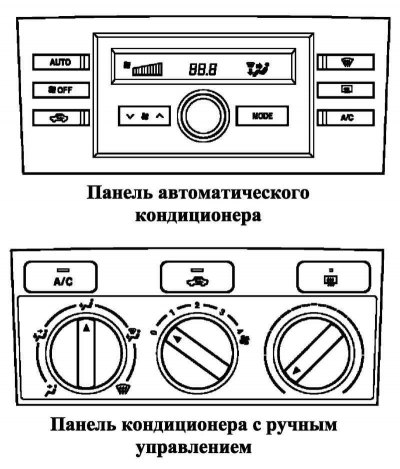

Рис. 1.86. Панели управления системой кондиционирования

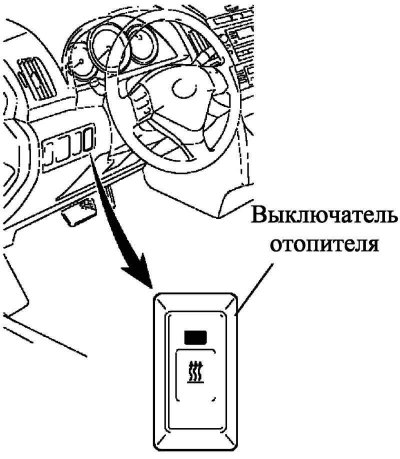

Рис. 1.87. Выключатель системы кондиционирования

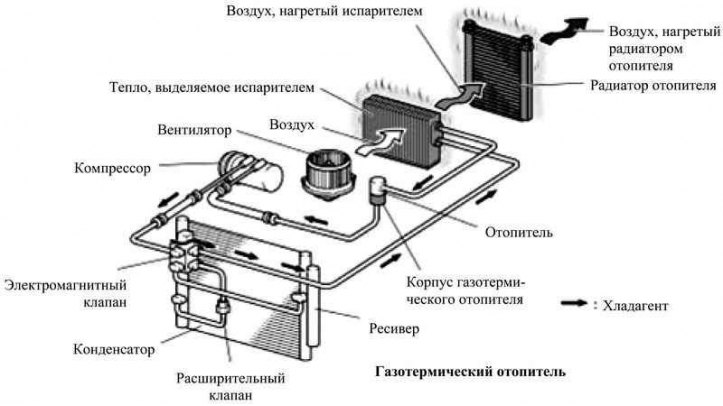

Рис. 1.88. Принцип работы системы кондиционирования

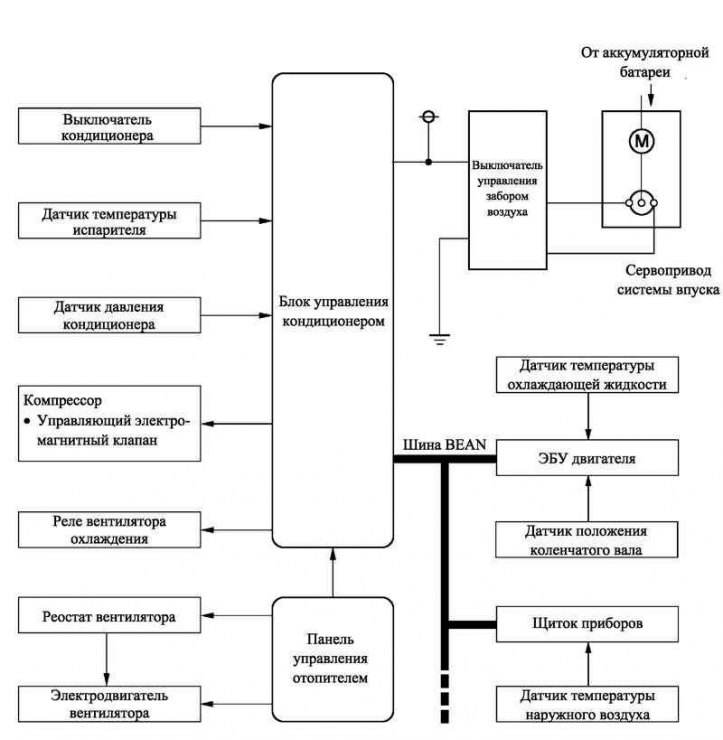

Рис. 1.89. Блок-схема системы кондиционирования с ручным управлением

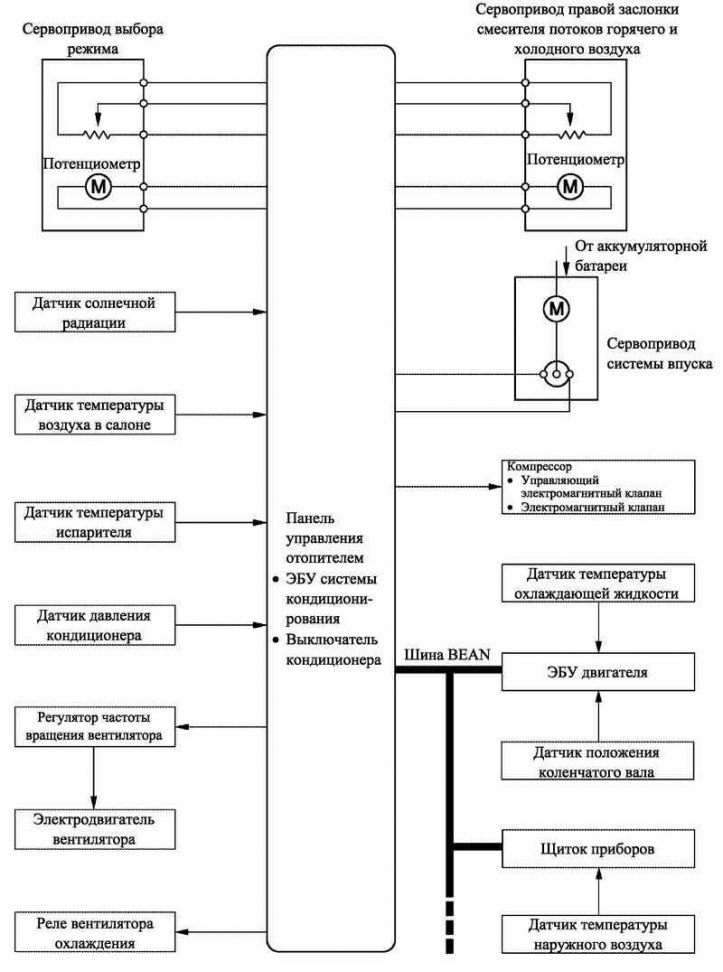

Рис. 1.90. Блок-схема системы кондиционирования с автоматическим управлением

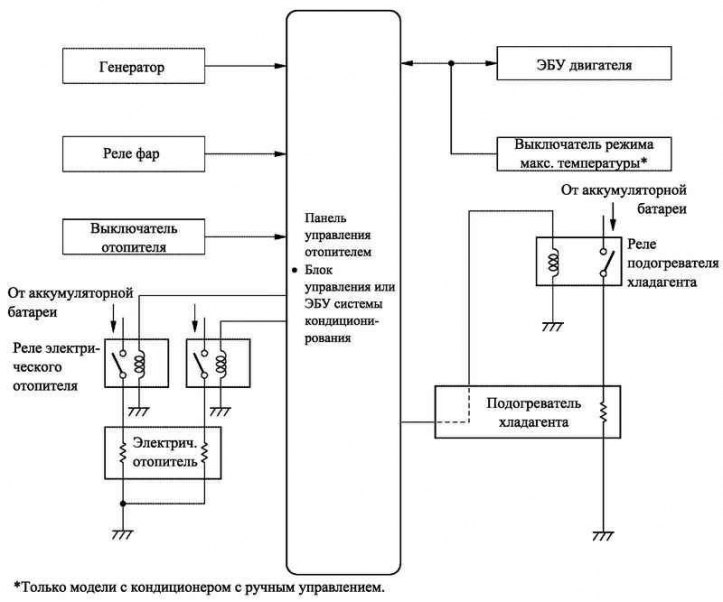

Рис. 1.91. Электрический отопитель с разогретым газом + отопитель типа «PTC»

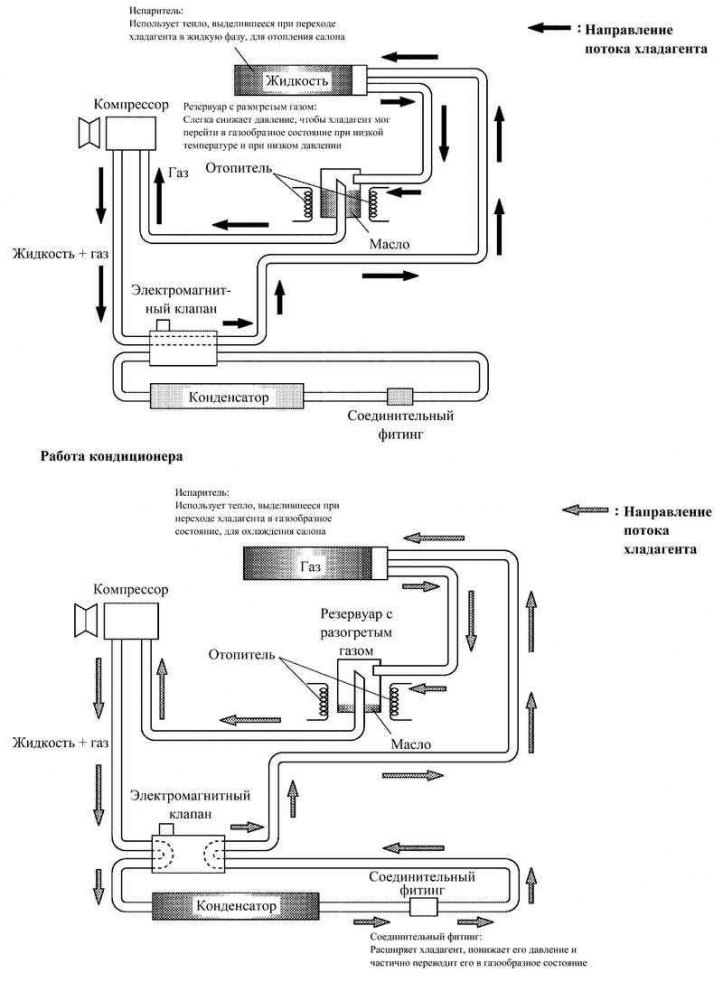

Рис. 1.92. Схема контура охлаждения системы кондиционирования с отопителем с разогретым газом

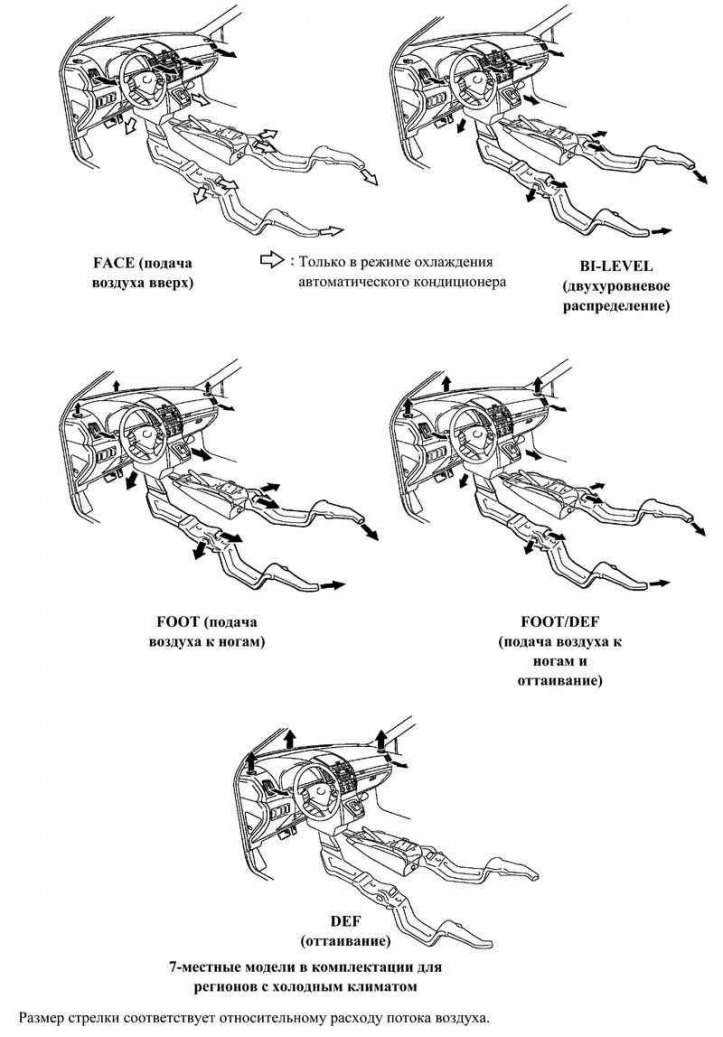

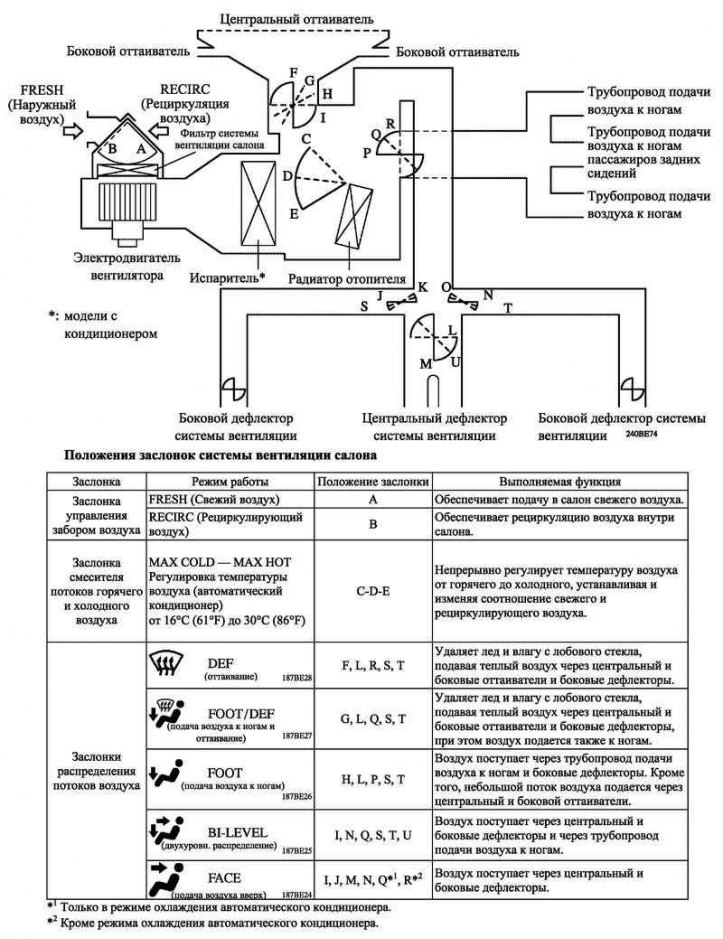

Рис. 1.93. Режимы подачи воздуха и положения заслонки
Рис. 1.94. Дефлекторы системы вентиляции салона и соотношения потоков воздуха
В стандартную градацию SOL входит автоматический кондиционер.
В моделях градации TERRA кондиционер с ручным управлением можно установить по заказу.
Все модели оборудованы высокоэффективными фильтрами тонкой очистки воздуха, поступающего в салон.

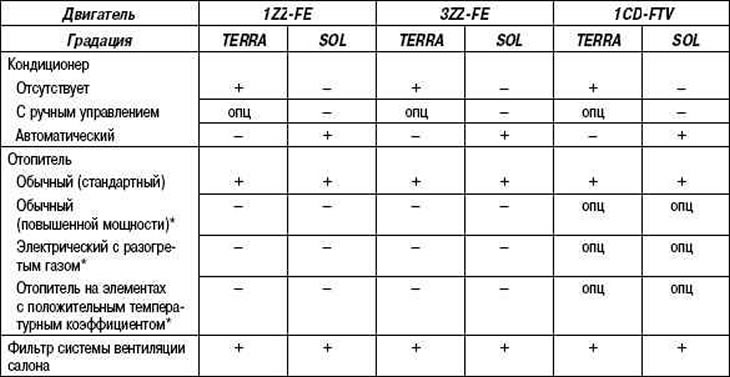

Таблица 1.38. Состав системы кондиционирования
* Только для автомобилей с левосторонним рулевым управлением с двигателем 1CD-FTV для регионов с холодным климатом
+: Стандартная комплектация
ОПЦ: Дополнительно устанавливается по заказу
—: Не предусмотрено

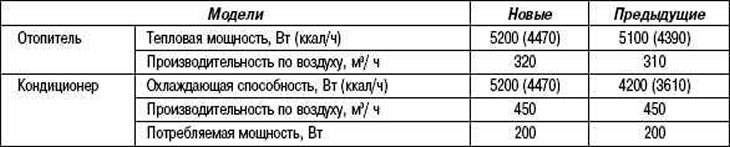

Таблица 1.39. Эксплуатационные характеристики системы кондиционирования
