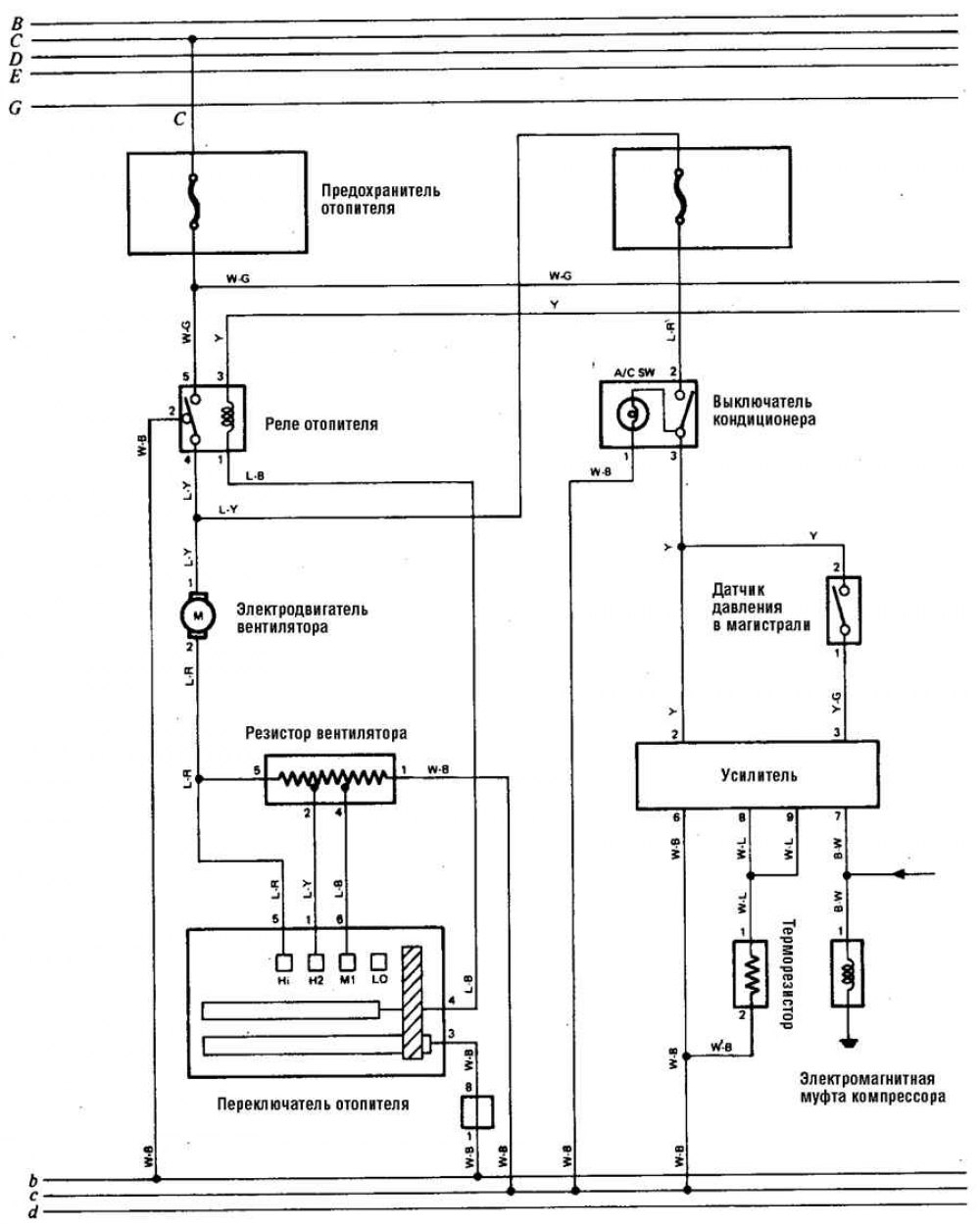

Система отопления и кондиционирования, система заряда (а/м 1988-90 гг.)




Открыть большую картинку в новой вкладке »

a – точка соединения с массой находится на левой стойке
b – точка соединения с массой находится на правой передней стойке



Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов смотрите здесь →
