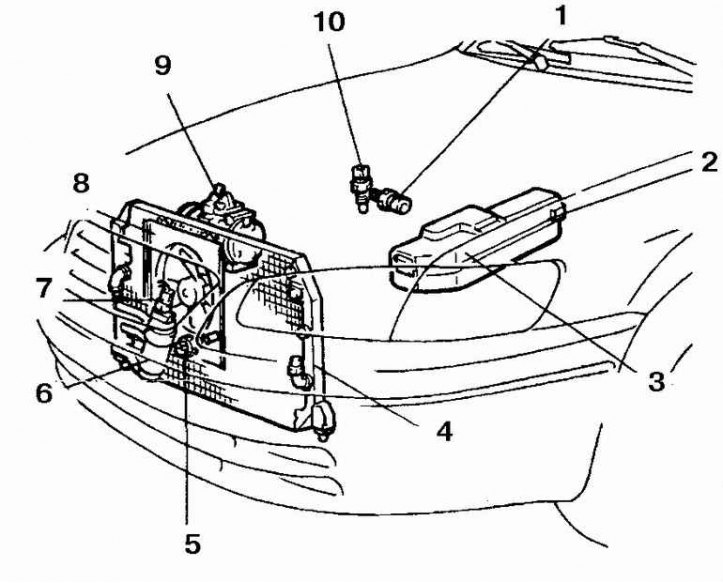

Элементы системы кондиционирования воздуха
- 1. Выключатель охлаждающего вентилятора радиатора N2 (6-цилиндровый двигатель)
- 2. Блок реле N1
- Реле сцепления (маркировка MG CLT)
- Реле обогревателя (маркировка HTR)
- Реле второго охлаждающего вентилятора (маркировка FAN NO.2)
- Реле третьего охлаждающего вентилятора (маркировка FAN NO.3)
- 3. Блок реле N2
- Главное реле двигателя (маркировка ENGINE MAIN)
- Реле первого охлаждающего вентилятора (маркировка FAN NO.1)
- 4. Холодильник
- 5. Выключатель охлаждающего вентилятора (4-цилиндровый двигатель)
- 6. Накопитель
- 7. Датчик давления
- 8. Вентилятор холодильника
- 9. Компрессор
- 10. Выключатель охлаждающего вентилятора радиатора N1 (6-цилиндровый двигатель)
В рамках технического обслуживания необходимо регулярно проводить следующие проверки:
- проверьте состояние приводного ремня компрессора. При необходимости замените ремень;
- проверьте натяжение ремня и при необходимости отрегулируйте его;
- осмотрите шланги системы на наличие трещин, вздутий, и перетертых мест. При необходимости замените шланги;
- осмотрите ребра холодильника и вычистите застрявшую в них грязь;
- проверьте, давление хладагента.
Проверка
1. Разогрейте двигатель до рабочей температуры.
2. Установите рукоятку регулировки температуры в положение холодного воздуха. Включите максимальную скорость нагнетательного вентилятора.
3. После того, как система кондиционирования достигнет рабочей температуры, потрогайте две трубки подсоединенные к холодильнику.
4. Более тонкая трубка должна быть холодной, а более толстая трубка должна быть еще холодней (приблизительно –16°С или –12°С).

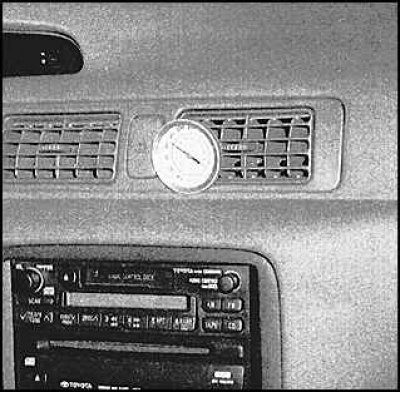

Если толстая трубка намного теплее, чем тонкая, систему надо дополнительно зарядить хладагентом. Вставьте термометр в центр вентиляционного отверстия. Температура воздуха, поступающего из отверстия должна быть ниже на 3–5°С, чем температура окружающего воздуха. Если это не так, систему надо дополнительно зарядить хладагентом, для этого обратитесь к специалисту.
Хладагент

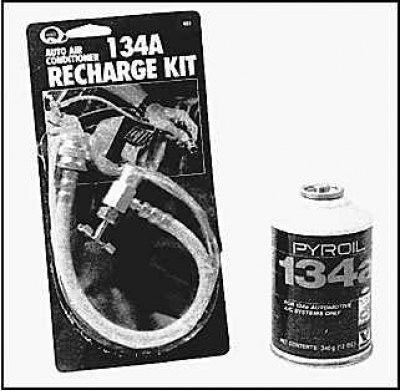

Набор для подзарядки систем R-134а
Для подзарядки системы кондиционирования воздуха хладагентом, используется хладагент R-134а. Подзарядку системы кондиционирования любой автолюбитель может провести самостоятельно. Для этого необходимо приобрести специальный набор для подзарядки с приложением инструкций по его использованию.

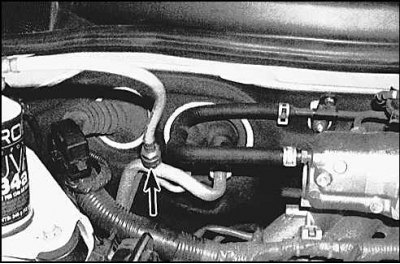

1. Подсоедините шланг к клапану, расположенному на трубке хладагента (указан стрелкой).

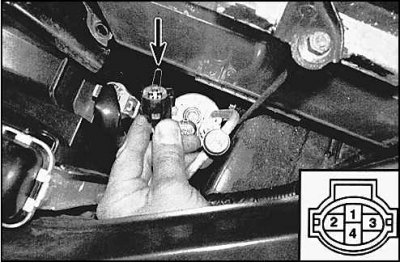

2. Замкните контакты 1 и 4 датчика давления системы кондиционирования при помощи перемычки (указана стрелкой), чтобы компрессор продолжал работать, когда вы заряжаете систему хладагентом.
Запахи системы кондиционирования
Для удаления запахов, возникающих в системе кондиционирования воздуха, обычно используют специальные дезинфицирующие средства. И, хотя, наилучшим решением было бы обратиться в специализированную мастерскую, Вы можете сами обработать элементы системы кондиционирования.

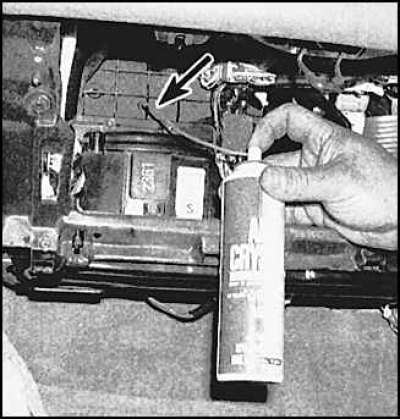

Снимите резистор нагнетательного вентилятора и обработайте дезинфицирующим составом испаритель.
