Снятие воздушного фильтра в сборе
Отсоедините разъем и жгут проводов массового расходомера воздуха.
Снимите крышку воздушного фильтра с шлангом воздушного фильтра.
Извлеките фильтрующий элемент воздушного фильтра.

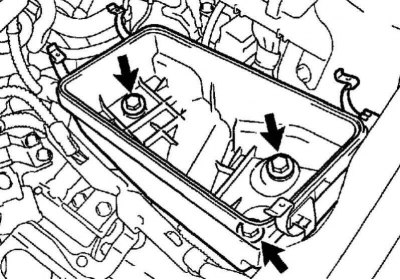

Рис. 2.534. Крепление корпуса воздушного фильтра
Выверните 3 болта и снимите корпус воздушного фильтра (рис. 2.534).
Снятие топливного фильтра в сборе

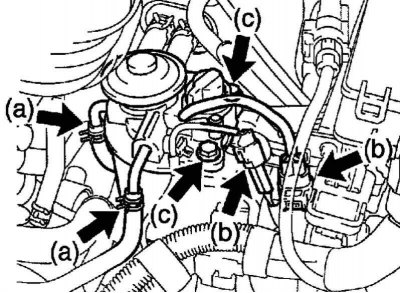

Рис. 2.535. Крепление топливного фильтра
Отсоедините от топливного фильтра 2 топливных шланга.
Отсоедините 2 разъема.
Выверните 2 болта, затем снимите топливный фильтр.
Слив топлива
Выверните пробку сливного отверстия, затем слейте топливо из топливного фильтра.
Снятие датчика присутствия воды в топливном фильтре
Закрепите топливный фильтр в тисках с мягкими накладками на губках.

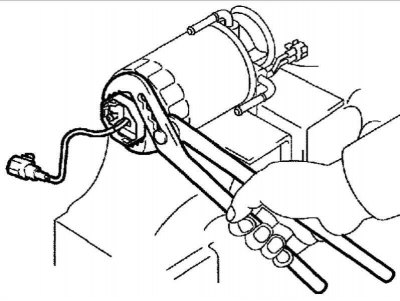

Рис. 2.536. Снятие датчика присутствия воды в топливном фильтре
Плоскогубцами с тонкими губками извлеките датчик присутствия воды в топливном фильтре (рис. 2.536).
Примечание. Действовуйте осторожно, чтобы не повредить датчик присутствия воды в топливном фильтре.
Извлечение фильтрующего элемента топливного фильтра

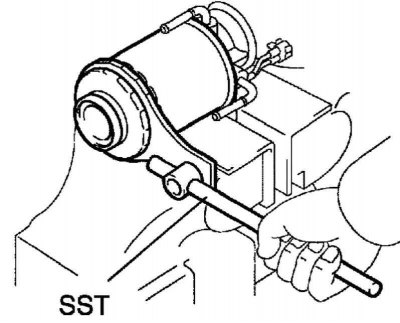

Рис. 2.537. Извлечение фильтрующего элемента топливного фильтра
С помощью SST извлеките фильтрующий элемент топливного фильтра (рис. 2.537).
Установка фильтрующего элемента топливного фильтра
Проверьте и очистите корпус топливного фильтра, в который устанавливается фильтрующий элемент.
Смажьте топливом прокладку нового фильтрующего элемента топливного фильтра.
Осторожно наверните фильтрующий элемент топливного фильтра на штуцер, затем затяните его, чтобы прокладка правильно расположилась в посадочном месте.

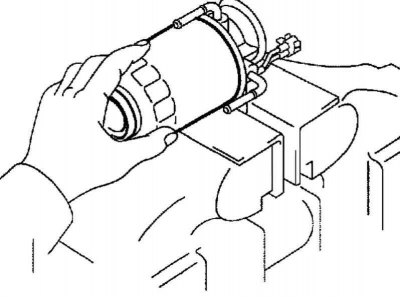

Рис. 2.538. Установка топливного фильтра
Вручную доверните на 3/4 оборота (рис. 2.538).
Установка датчика присутствия воды в топливном фильтре
Установите на датчик присутствия воды в топливном фильтре новое уплотнительное кольцо.
Смажьте уплотнительное кольцо датчика присутствия воды топливом.
Установите датчик присутствия воды в топливный фильтр и затяните его вручную.
Установка топливного фильтра в сборе
Установите топливный фильтр и закрепите 2 болтами.
Момент затяжки: 18 Н·м.
Присоедините 2 разъема.
Присоедините к топливному фильтру 2 топливных шланга.
Установите воздушный фильтр в сборе.
Момент затяжки: 7,0 Н·м.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
Залейте топливо.
Несколько раз нажмите на рычаг насоса, пока не почувствуется сопротивление, чтобы заполнить фильтр топливом.
Убедитесь в отсутствии утечек топлива.
