Снятие
Отсоедините отрицательную клемму аккумуляторной батареи.

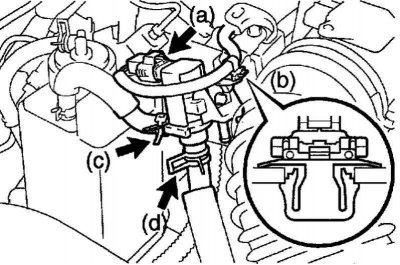

Рис. 2.595. Электровакуумный клапан
Снимите электровакуумный клапан №1 (рис. 2.595).
Отсоедините разъем электровакуумного клапана.
Отсоедините хомут крепления жгута проводов.
Отсоедините от электровакуумного клапана шланг отвода топливных паров №1.
Отсоедините от электровакуумного клапана шланг отвода топливных паров №3.
Снимите электровакуумный клапан с патрубка воздушного фильтра.
Установка

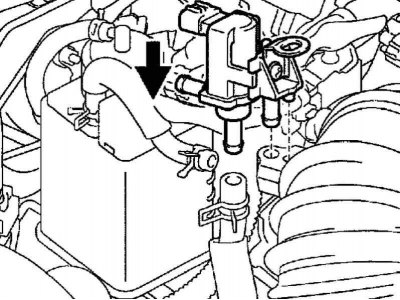

Рис. 2.596. Установка электровакуумного клапана
Установите электровакуумный клапан на патрубок воздушного фильтра (рис. 2.596).
Подсоедините к электровакуумному клапану шланг отвода топливных паров №3.
Примечание. Необходимо следить, чтобы хомут крепления шланга был установлен в правильное положение.
Подсоедините к электровакуумному клапану шланг отвода топливных паров №1.
Примечание. Необходимо следить, чтобы хомут крепления шланга и цветная метка находились в правильном положении.

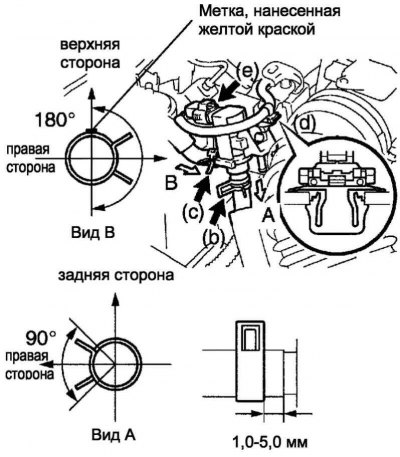

Рис. 2.597. Схема правильной установки электровакуумного клапана
Установите хомут крепления жгута проводов (рис. 2.597).
Подсоедините разъем электровакуумного клапана.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
