Снятие
Отсоедините от адсорбера шланг отвода топливных паров №1.
Отсоедините от адсорбера топливный шланг №1.

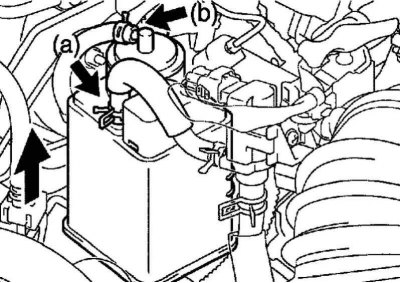

Рис. 2.598. Снятие адсорбера
Снимите адсорбер с кронштейна (рис. 2.598).
Установка

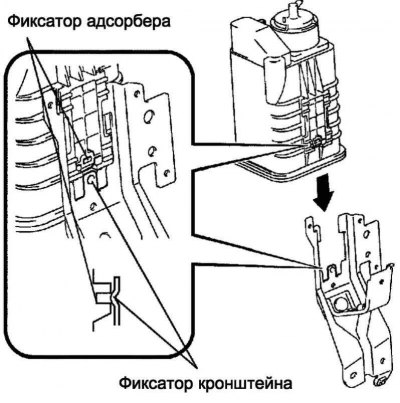

Рис. 2.599. Схема установки адсорбера
Установите адсорбер на кронштейн (рис. 2.599).
Примечание. Вставляя адсорбер, нажимайте на его корпус до тех пор, пока фиксаторы на кронштейне и корпусе адсорбера не соединятся.
Примечание. Запрещается использовать адсорбер, если он падал или подвергался ударам.

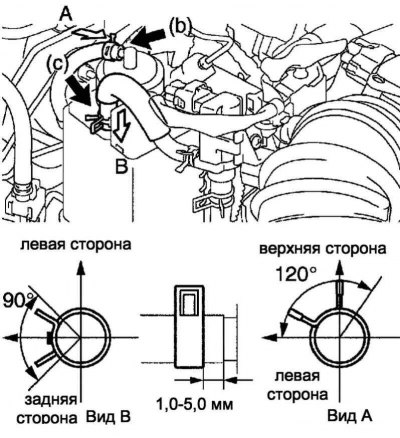

Рис. 2.600. Схема подсоединения к адсорберу шланга №1
Подсоедините к адсорберу топливный шланг №1 (рис. 2.600).
Примечание. Необходимо следить, чтобы хомут шланга был установлен в правильное положение.
Подсоедините к адсорберу шланг отвода топливных паров №1.
Примечание. Необходимо следить, чтобы хомут крепления шланга и цветная метка находились в правильном положении.
