Снимите крышку головки блока ряда цилиндров №2.
Снятие подогреваемого кислородного датчика (ряд 1, датчик 1)

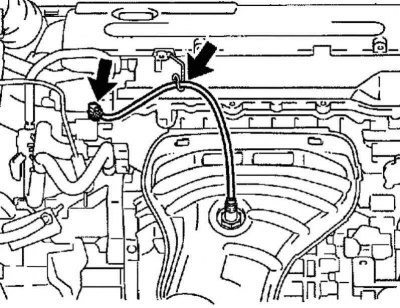

Рис. 2.588. Провод датчика
Отсоедините разъем датчика и высвободите провод из держателя (рис. 2.588).

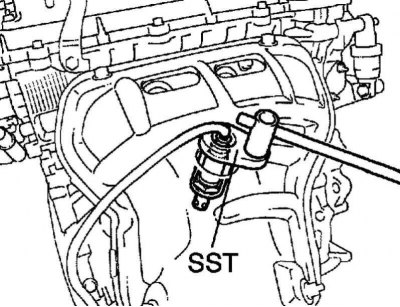

Рис. 2.589. Снятие датчика
С помощью специального инструмента (SST), снимите подогреваемый кислородный датчик (датчик 1) (рис. 2.589).
Установка подогреваемого кислородного датчика (ряд 1, датчик 1)
С помощью специального инструмента (SST), установите подогреваемый кислородный датчик (датчик 1).
Момент затяжки: 44 Н·м.
Подсоедините разъем датчика и установите соединительный провод в держатель.
Установите крышку головки блока ряда цилиндров №2.
Снятие подогреваемого кислородного датчика (датчик 2, ряд 1)
С помощью съемника снимите клипсу.
Снимите напольный коврик.

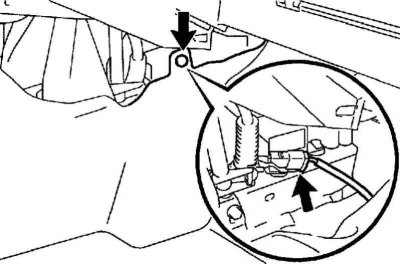

Рис. 2.590. Клипса и разъем датчика
Отсоедините разъем подогреваемого кислородного датчика (рис. 2.590).

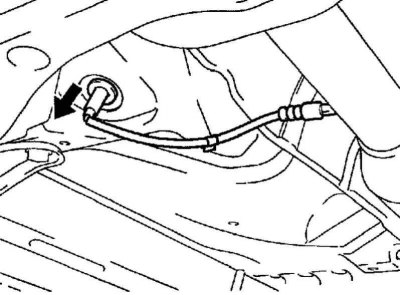

Рис. 2.591. Уплотнительная втулка
Удалить уплотнительную втулку (рис. 2.591).

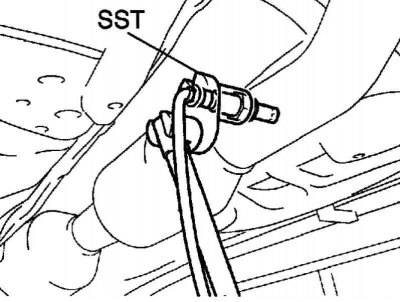

Рис. 2.592. Снятие датчика
С помощью специального инструмента (SST) снимите кислородный датчик (датчик 2) (рис. 2.592).
Установка подогреваемого кислородного датчика (датчик 2, ряд 1)
С помощью специального инструмента (SST) установите подогреваемый кислородный датчик (датчик 2).
Момент затяжки: 44 Н·м.
Установите уплотнительную втулку.
Подсоедините разъем кислородного датчика.
Расстелите напольный коврик и закрепите его клипсой.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.

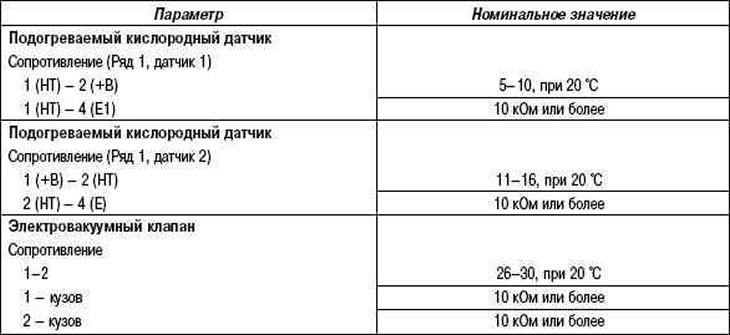

Таблица 2.37. Технические характеристики для проверочных и регулировочных работ (двигатели 1ZZ-FE / 3ZZ-FE)

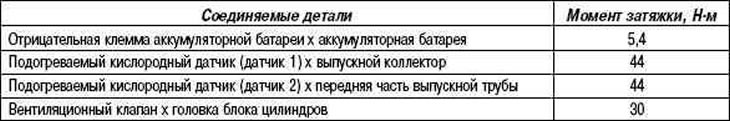

Таблица 2.39. Номинальные моменты затяжки (1ZZ-FE / 3ZZ-FE)
