Применение: устанавливайте детали, как показано на рисунке.

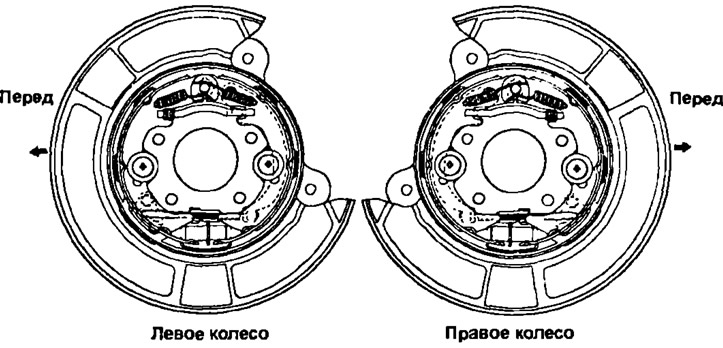

Схема установки деталей стояночного тормоза

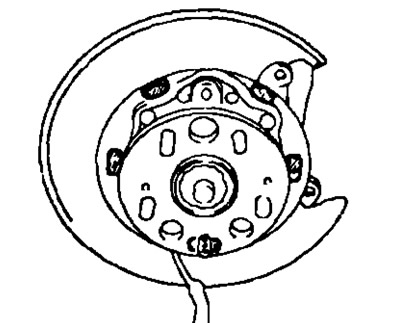

1. Нанесите высокотемпературную смазку на тормозной щит, как показано на рисунке.

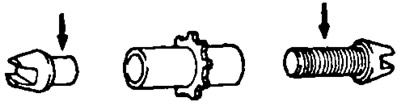

2. Нанесите высокотемпературную смазку на регулятор, как показано на рисунке.

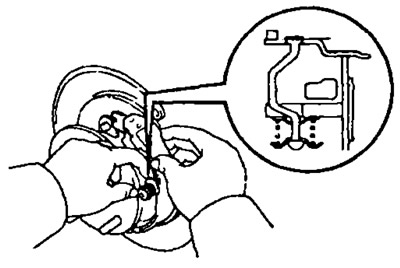

3. Подсоедините трос привода стояночного тормоза к рычагу
- а) Установите держатели, седла пружин и пружины держателей.
- б) Подсоедините трос привода стояночного тормоза к рычагу.

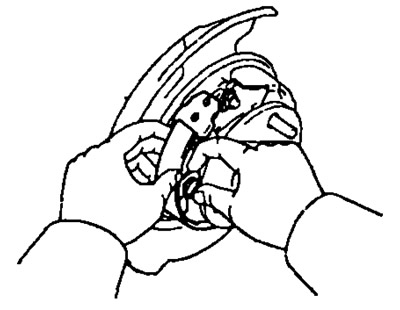

4. Установите заднюю колодку, предварительно сжав пружину держателя.
Внимание: не допускайте попадания масла или консистентной смазки на поверхности трения.
5. Установите возвратную пружину. переднюю тормозную колодку и регулятор.
- а) Подсоедините возвратную пружину к задней колодке.
- б) Подсоедините возвратную пружину к передней колодке.

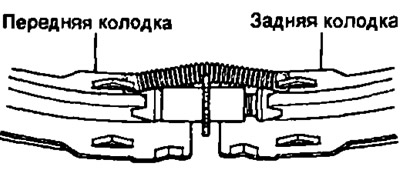

- в) Установите регулятор между передней и задней колодками.
- г) Установите переднюю колодку, предварительно сжав пружину держателя.
6. Установите распорную пластину пружиной к передней колодке.
7. Используя специнструмент, установите стяжные пружины колодки.

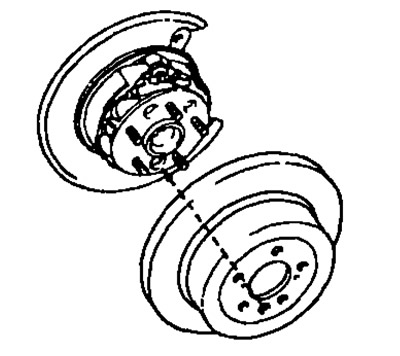

8. Установите тормозной диск.
- а) Перед сборкой обработайте диск и поверхности накладок наждачной бумагой.
- б) Совместите отверстие на ступице задней оси и технологическое отверстие на диске.
9. Отрегулируйте зазор колодок стояночного тормоза.
- а) Временно установите колесные гайки.
- б) Снимите заглушку.

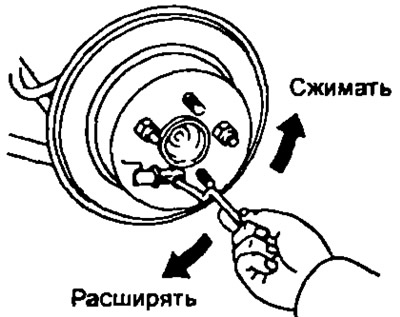

- в) Поворачивая регулятор, раздвигайте колодки, пока они не заблокируют диск.
- г) Отверните регулятор на восемь зубцов.
- д) Установите заглушку.
10 Установите задний суппорт в сборе и затяните два болта крепления. Момент затяжки 47 Нм.
11. Установите заднее колесо.
12. Двигаясь на автомобиле с небольшой скоростью по сухой, чистой и ровной дороге, потяните рычаг стояночного тормоза так, чтобы колодки прижались к барабану. Убедитесь, что колодки притерлись.
13. Проверьте и отрегулируйте ход рычага стояночного тормоза.
