Детали стояночного тормоза

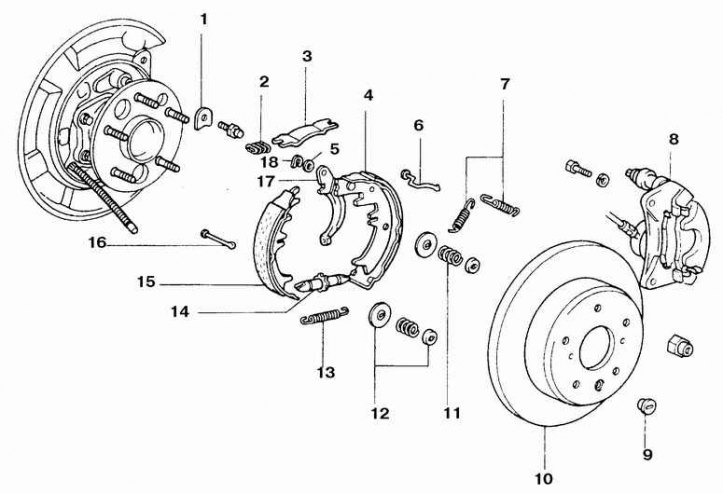

1. Направляющая планка; 2. Пружина; 3. Распорка; 4. Задняя колодка; 5. Дистанционная прокладка; 6. Ось; 7. Возвратные пружины колодок; 8. Суппорт заднего дискового тормоза; 9. Заглушка; 10. Диск; 11. Прижимная пружина колодки; 12. Чашки прижимной пружины; 13. Пружина колодок стягивающая; 14. Регулятор; 15. Передняя колодка; 16. Ось; 17. Рычаг привода колодки; 18. Разрезная шайба
Внимание! Колодки стояночного тормоза меняются только в паре на ось.
Проверка и замена
1. Снимите диск тормоза (см. подраздел 10.6.).
2. Проверьте остаточную толщину фрикционных накладок. Колодки подлежат замене, если толщина материала менее 0,8 мм.
3. Снимите ступицу с подшипниками (см. раздел 9.1.14.).
4. Очистите детали тормоза специальным составом.
 |  |

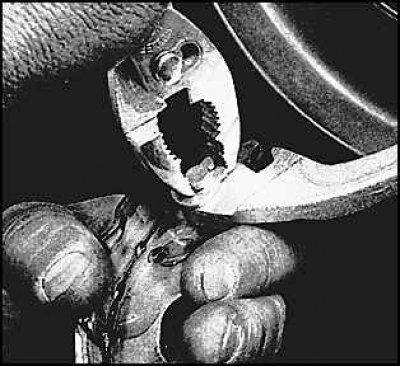

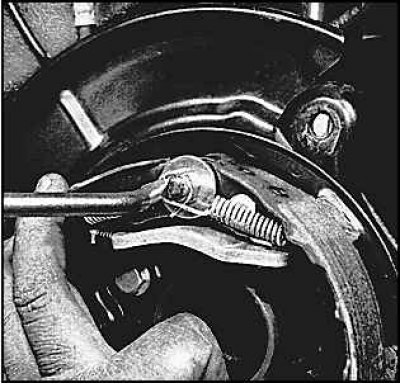

5. Снимите стягивающую пружину задней колодки стояночного тормоза с оси и отцепите пружину от задней колодки.
 |  |

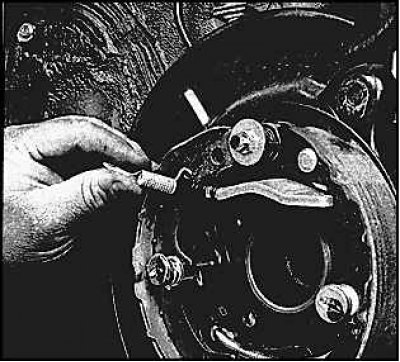

6. Снимите стягивающую пружину передней колодки стояночного тормоза с оси и отцепите пружину от передней колодки.

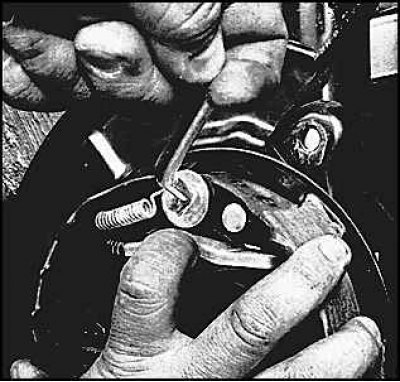

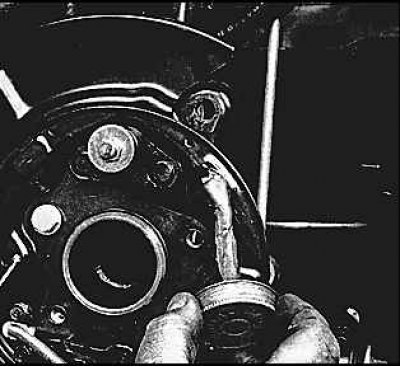

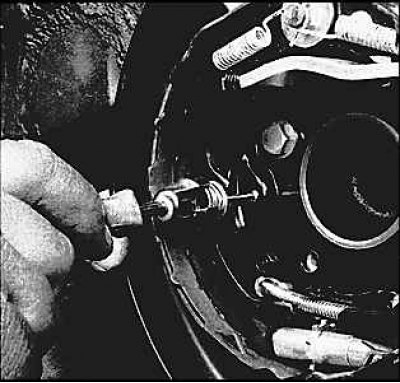

7. Снимите прижимную пружину задней колодки и достаньте ось.

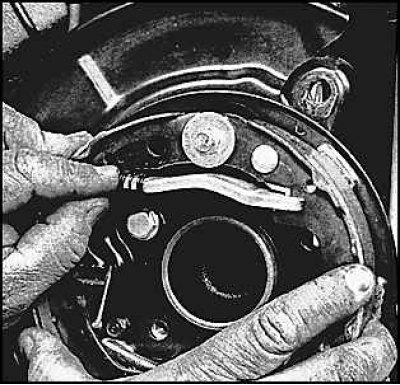

8. Снимите распорку.

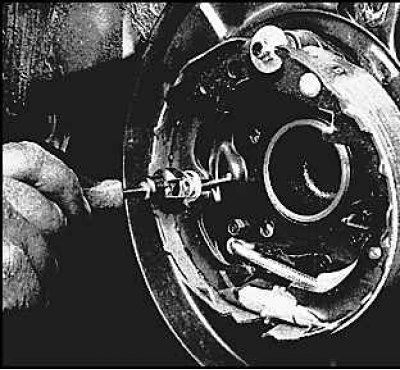

9. Снимите прижимную пружину передней колодки и достаньте ось.

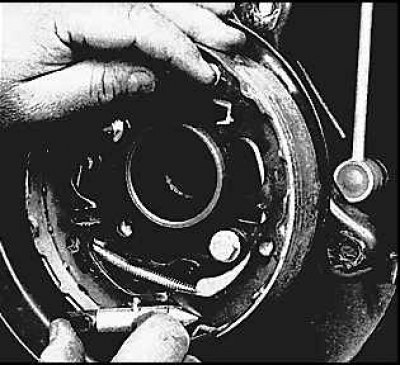

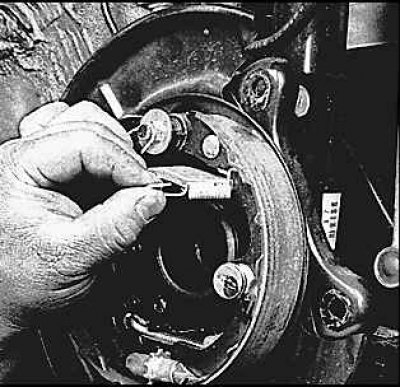

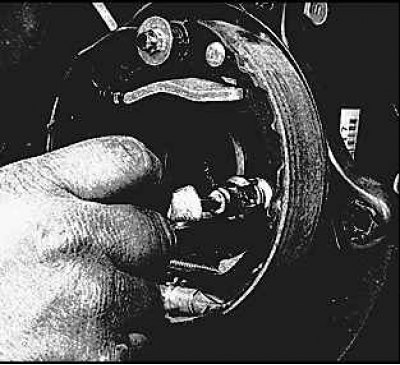

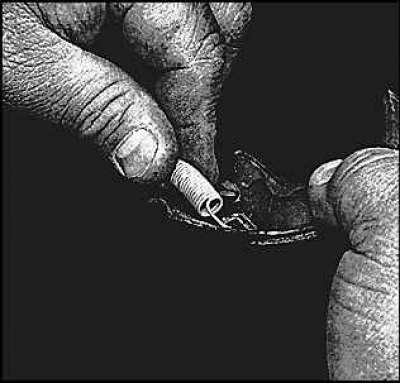

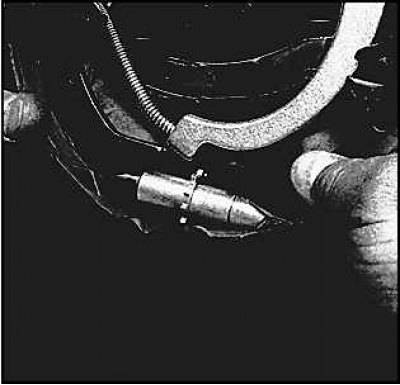

10. Снимите регулятор зазора между колодками и барабаном диска (стягивающая пружина находится за регулятором и на снимке не видна).
 |  |

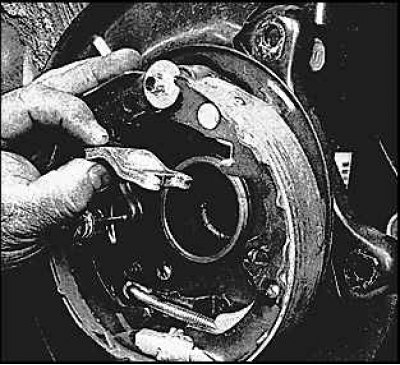

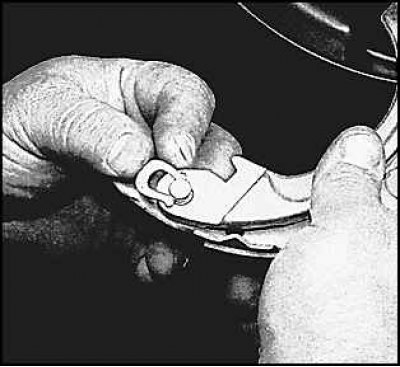

11. Достаньте разрезную пружинную шайбу с оси рычага привода колодки стояночного тормоза на задней колодке и снимите рычаг.
12. Смажьте тонким слоем тугоплавкой смазки трущуюся поверхность щита тормоза.

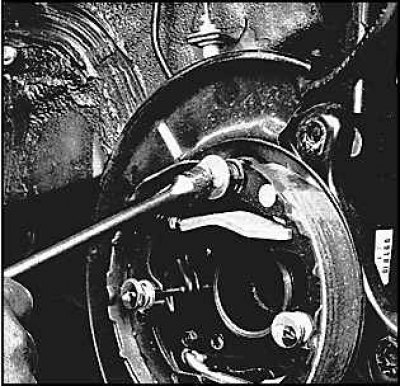

13. Оденьте трос на рычаг и зафиксируйте пружинной разрезной шайбой.
 |  |

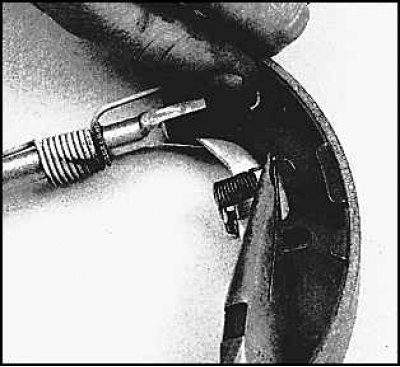

14. Оденьте стягивающую пружину с обратной стороны задней колодки и с обратной стороны передней колодки.

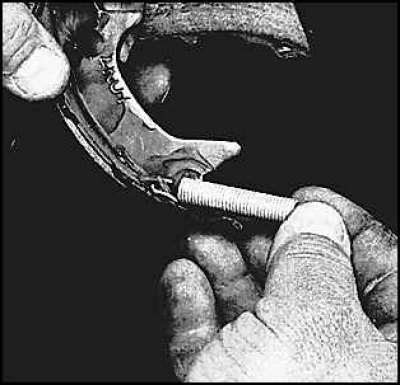

15. Установите регулятор, подведя колодки друг к другу. Окончания регулятора должны войти в зацепление с колодками.
16. Установите колодки, установите распорку и пружину. Вильчатые окончания распорки должны зайти в пазы колодок.
 |  |
17. Установите возвратную пружину передней и задней колодки.
 |  |

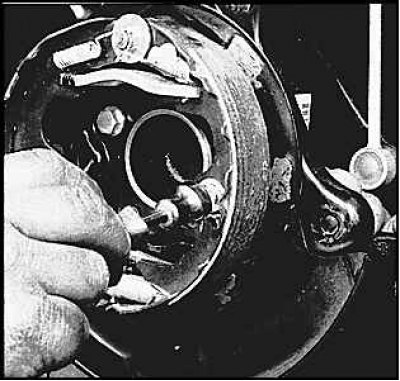

18. Установите прижимную пружину задней и передней колодки

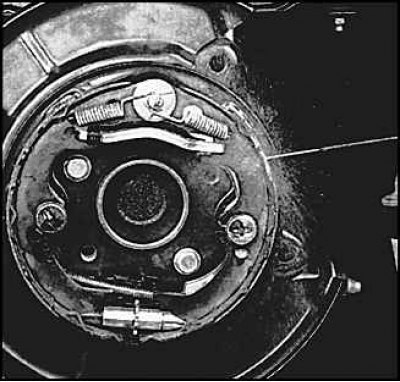

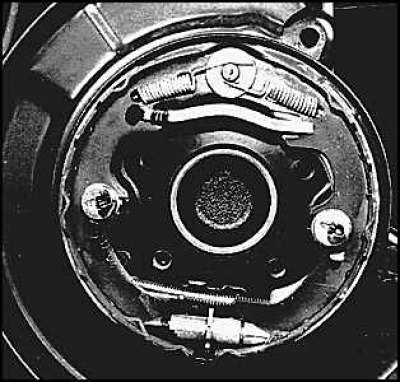

19. В результате правильной сборки детали располагаются как на рисунке.
20. Установите диск тормоза и закрепите, навернув 3 гайки колеса.

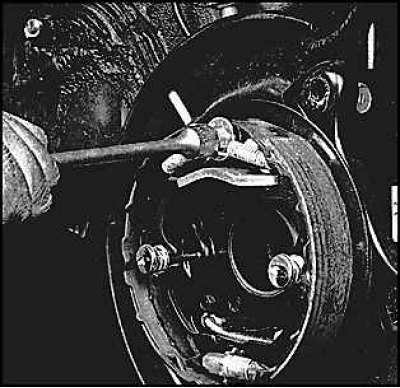

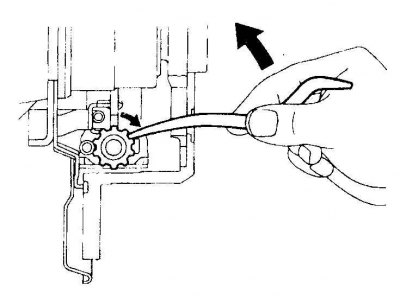

21. Выверните из диска заглушку. Отрегулируйте колодки, для чего вращая маховичок шпильки регулятора разведите колодки до упора в барабан (барабан при этом не должен вращаться) и отведите, отвернув маховичок регулятора на 8 зубцов.

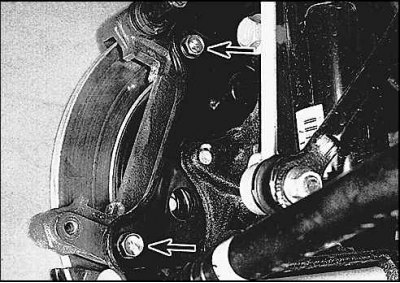

22. Установите кронштейн суппорта, затяните болты с заданным моментом.
23. Установите колесо.
24. На а/м, оборудованных рычагом стояночного тормоза, проверьте число щелчков рычага до полного торможения, которое должно быть от 5 до 8. В противном случае отрегулируйте.
25. Для приработки колодок стояночного тормоза поступите следующим образом. На а/м, оборудованных рычагом стояночного тормоза, двигаясь со скоростью 50 км/час по ровному сухому шоссе, включите тормоз, приложив к рычагу усилие 8кГс. На а/м с педалью стояночного тормоза, включите тормоз, приложив к усилие на педаль 13кГс. Проехав примерно 0,5 км, отпустите педаль.
26. Повторите эту процедуру 2–3 раза, давая предварительно остыть колодкам.
