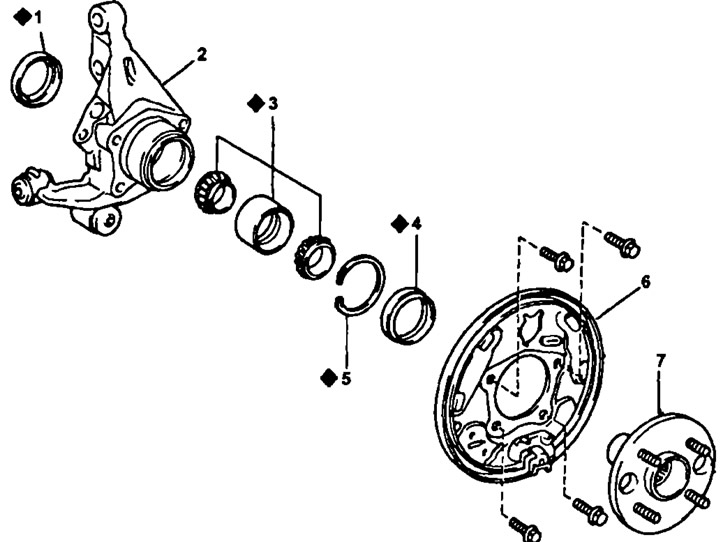

Ступица и кулак заднего колеса: 1, 4 - сальник, 2 - кулак заднего колеса, 3 - подшипник, 5 - стопорное кольцо, 6 - тормозной щит, 7 - ступица заднего колеса
Снятие ступицы и кулака Установка производится в порядке, обратном снятию.
Примечание: после установки прокачайте тормозную систему, проверьте работу датчиков частоты вращения (ABS) и углы установки зад-них колес.
1. Снимите заднее колесо. Момент затяжки 103 Нм.
2. Отверните контргайку.
- а) Снимите шплинт и колпачок контргайки
- б) Отверните контргайку, нажав на педаль тормоза. Момент затяжки 226 Нм.
Официальный источник находится на портале ToyotaMan
3. Снимите задний тормозной механизм в сборе.

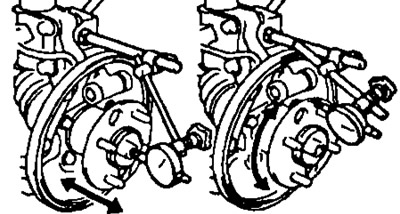

4. Проверьте осевой зазор подшипника и биение ступицы.
- а) Используя стрелочный индикатор, проверьте осевой зазор подшипника. Максимальный зазор 0,05 мм. Если зазор не соответствует норме, замените подшипник.
- б) Используя индикатор, проверьте биение ступицы. Максимальное биение 0,07 мм. Если биение не соответствует норме, замените ступицу и подшипник.
5. Отверните болт и снимите датчик частоты вращения (A0S) с поворотного кулака. Момент затяжки 7,8 Нм.
6. Отверните два болта и отсоедините трос привода стояночного тормоза от тормозного щита. Момент затяжки 7,8 Нм.

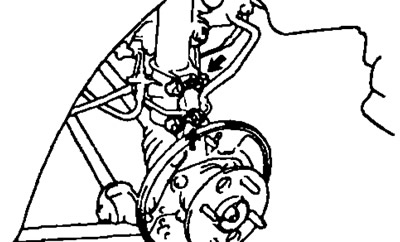

7. Ослабьте две гайки с нижней стороны стойки. Момент затяжки 225 Нм.
Примечание: не снимайте болты.

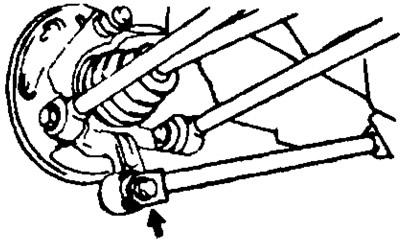

8. Отверните болт и гайку и отсоедините продольный рычаг от кулака заднего колеса.
Примечание: при установке затяжку производите после стабилизации подвески. Момент затяжки 91 Нм.

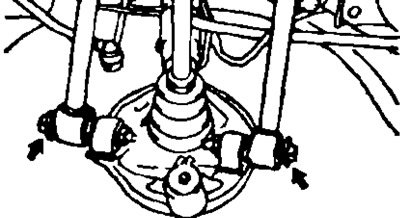

9. Отверните гайки, снимите болты и отсоедините нижние рычаги №1 и Ns2 от кулака заднего колеса. Момент затяжки 91 Нм.
Примечание: при установке затяжку производите после стабилизации подвески.
10. Снимите ступицу и кулак заднего колеса в сборе.
- а) Отверните две гайки и снимите болты с нижней стороны стойки.
- б) Снимите ступицу и кулак заднего колеса.
Примечание: не повредите пыльник, сальник и ротор датчика частоты вращения (ABS).
