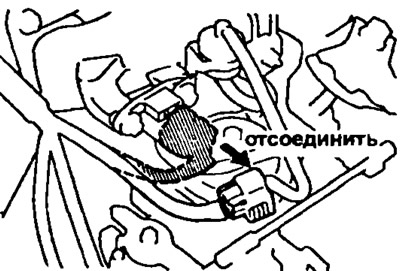

- а) Отсоедините разъем датчика.
- б) Включите зажигание.

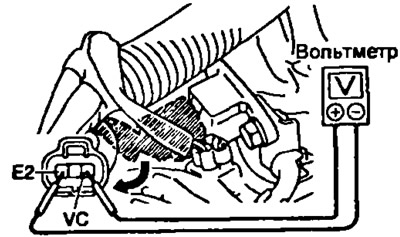

- в) Измерьте напряжение между клеммами "VC" и "Е2" разъема. Напряжение питания 4,5- 6,5 В.
- г) Выключите зажигание.
- д) Подсоедините разъем датчика.
2. Проверка сигнала.
а) Включите зажигание.
- б) Отсоедините от впускного коллектора вакуумный шланг датчика.

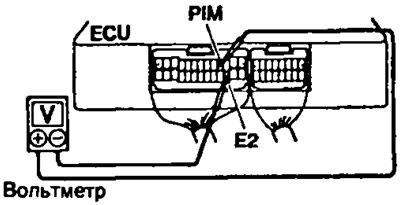

- в) Подсоедините к выводам "PIM" и "Е2" вольтметр и измерьте напряжение сигнала при атмосферном давлении.

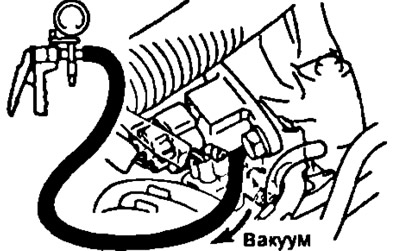

- г) Создайте на датчике абсолютного давления разрежение согласно таблице 1 и измерьте падение напряжения сигнала.
- д) Подайте давление на датчик абсолютного давления согласно таблице 2 и измерьте повышение напряжения сигнала.
- е) Подсоедините вакуумный шланг.
Таблица 1
| Разрежение кПа (мм рт.ст.) | 13,3 (100) | 26,7 (200) | 40,0 (300) |
| Падение напряжения (В) | 0,3-0,5 | 0,6-0,8 | 0,95-1,15 |
Таблица 2
| Давление кПа (бар) | 19,6 (0,2) | 39,2 (0,4) | 58,8 (0,6) | 78,5 (0,8) | 98,0 (1,0) |
| Повышение напряжения (В) | -0,4-0,7- | 0,9-1,2 | 1,4-1,7 | 2,0-2,3 | 2,5-2,8 |
