Высота положения педали

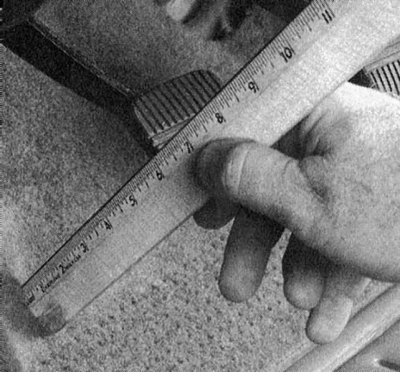

Высотой положения педали называется величина удаления ее колодки от пола (обратитесь к сопроводительной иллюстрации).
Если рассматриваемый параметр выходит за пределы допустимого диапазона (см. Спецификации), следует произвести соответствующую регулировку (см. далее).

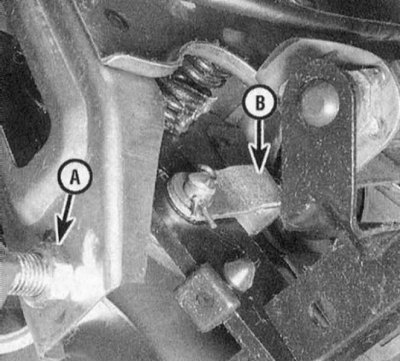

1. Прежде чем приступать к измерению высоты положения педали тормоза удостоверьтесь, что последняя полностью отпущена, затем запустите двигатель и несколько раз выжмите педаль газа с целью активации вакуумного усилителя тормозов. Измерьте высоту положения педали. В случае необходимости произведите соответствующую регулировку, для чего ослабьте контргайку и отпустите стопорный болт/датчик-выключатель стоп-сигналов, затем ослабьте контргайку толкателя и вращением штока последнего выведите высоту педали на середину допустимого диапазона (обратитесь к сопроводительной иллюстрации). Не забудьте затянуть контргайки.
2. Закончив регулировку педали, вверните стопорный болт/датчик-выключатель до упора его в рычаг педальной сборки (без натяга).
Свободный ход педали

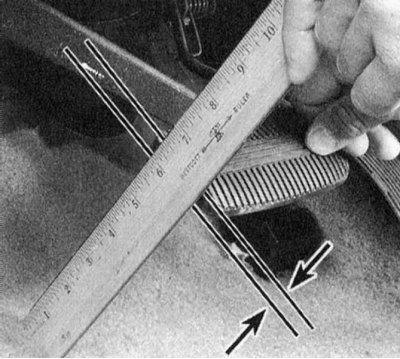

Свободным ходом педали называется величина ее перемещения от верхней точки до точки, в которой возникает ощущение сопротивления выжиманию (обратитесь к сопроводительной иллюстрации), т.е. до начала активации гидравлического привода тормозной системы.
Если результат измерения выходит за пределы допустимого диапазона, следует произвести соответствующую корректировку (см. далее).
Перед измерением величины свободного хода педали тормоза необходимо выжать ее с полдюжины раз при заглушенном двигателе. Ослабьте контргайку и добейтесь требуемого результата вращением штока толкателя. Затяните контргайку.
