Модели с четырехцилиндровым двигателем
Примечание. Датчик СМР расположен на левом конце головки цилиндров.
1. Отсоедините провод массы от аккумулятора (см. параграф 1 главы 5).
2. При необходимости снимите впускной воздухопровод, чтобы получить больше пространства для работы (см. параграф «Корпус воздушного фильтра — снятие и установка» в главе 4).
3. Рассоедините электрический разъем датчика СМР (рис. 4.3).
Рис. 4.3. Для снятия датчика СМР с головки цилиндров на четырехцилиндровом двигателе рассоедините электрический разъем (1) и выверяйте болт крепления датчика (2)
4. Выверните болт крепления датчика СМР и снимите датчик. Если вы собираетесь установить тот же датчик, проверьте состояние уплотнительного кольца. Замените уплотнительное кольцо, если оно повреждено.
5. Установке выполняется в последовательности, обратной снятию.
Модели с двигателем V6
Применение. Предусмотрены два датчика СМР, по одному для каждого впускного распределительного вала (на автомобилях Lexus и Toyota они называются датчиками WT-i, потому что их сигналы используются РСМ для определения оптимального газораспределения для впускного распределительного вала). Датчики СМР расположены на левом конце (на стороне водителя) передней и задней головок цилиндров.
6. Отсоедините провод массы от аккумулятора (см. параграф 1 главы 5).
7. Снимите крышку двигателя (см. параграф «Впускной коллектор — снятие и установка» в главе 2Б).
Датчик СМР для передней головки цилиндров
Примечание. Датчик СМР для передней головки цилиндров находится на левом переднем углу головки цилиндров, прямо под крышкой головки цилиндров выше стартера.
8. Рассоедините электрический разъем датчика СМР (рис. 4.8).

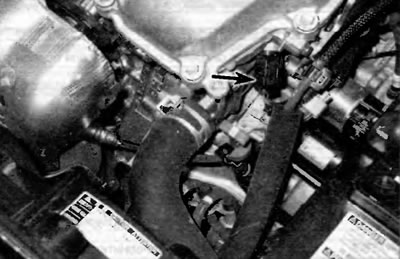

Рис. 4.8. Для рассоединения электрического разъема датчика СМР для передней головки цилиндров на двигателях VB нажмите на блокирующий выступ и рассоедините электрический разъем
9. Выверните болт крепления датчика СМР (рис. 4.9) и снимите датчик.
Рис. 4.8. Для снятия датчика СМР с передней головка цилиндров к двигателю V6 выверните этот болт
10. Установка выполняется в последовательности, обратной снятию.
Датчик СМР для задней головки цилиндров
Примечание. Датчик СМР для задней головки цилиндров находится на левом заднем углу головки цилиндров. Доступ к нему затруднен, но возможен.
11. Отпустите гайки крепления левого переднего колеса. Приподнимите передок автомобиля и установите под него надежные опоры. Снимите колесо
12. Поверните рулевое колесо до упора вправо, чтобы вам не мешал тормозной диск, а затем осматривая зону между верхней задней частью выступающей секции картера коробки передач и стабилизатором поперечной устойчивости, найдите датчик СМР (рис. 4.12).
Рис. 4.12. Доступ к датчику СМР для задней головки цилиндров возможен через левую колесную арку после снятия соответствующего колеса. Для снятия датчика нажмите на блокирующий выступ (1) и рассоедините электрический разъем, а затем выверните болт крепления датчика (2)
13. Рассоедините электрический разъем датчика.
14. Выверните болт и снимите датчик.
15. Установке выполняется в последовательности, обратной снятию.
