Модели с четырехцилиндровым двигателем
Применение. Датчик СКР расположен на передней стороне двигателя — на крышке цепи газораспределительного механизма рядом со шкивом/демпфером коленчатого вала.
1. Отсоедините провод массы от аккумулятора (см. параграф 1 главы 5).
2. Рассоедините электрический разъем (рис. 5.2).
Рис. 5.2. На четырехцилиндровых двигателях электрический разъем датчика CKP рассоле жен справа от выпускного коллектора, променад генератором
3. Приподнимите передок автомобиля и установите под него надежные опоры.
4. Выверните болт (рис. 5.4) и снимите датчик.

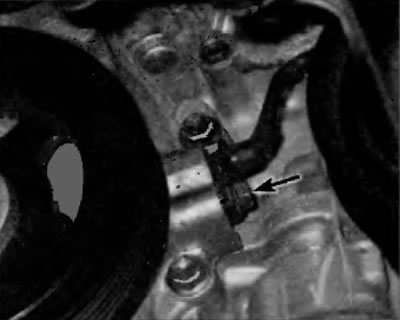

Рис. 5.4. Для отсоединения датчика СКР от крышки цепи газораспределительного механизма на четырехцилиндровом двигателе выверните этот болт
5. Установка выполняется в последовательности, обратной снятию.
Модели с двигателем VG
6. Отсоедините провод массы от аккумулятора (см. параграф 1 главы 5).
(Оригинал найдёте на этом ресурсе: ToyotaMan.ru)
7. Рассоедините электрический разъем датчика СКР (рис. 5.7).
Рис. 5.7. Для снятия датчика СКР с двигателя VG нажмите на блокирующий выступ (1) и рассоедините электрический разъем датчики, а затем выверяете болт крепления датчика (2)
8. Выверните болт и снимите датчик.
9. Установке выполняется в последовательности, обратной снятию.
