Оглавление: Снятие ↓ Установка ↓
Снятие

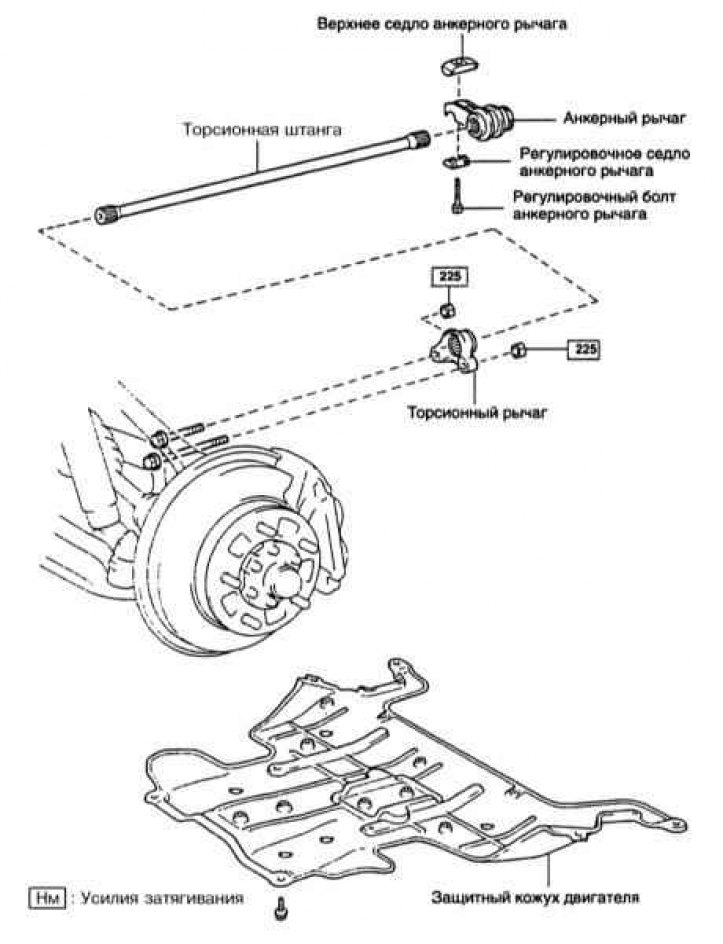

Компоненты сборки торсионной штанги
1. В качестве упругих элементов на моделях Land Cruiser Amazon применяются торсионные штанги, использующие принцип упругости скручивания. Торсионные штанги устанавливаются параллельно дороге. Это дает возможность проектирования более компактных конструкций подвесок и лучшую управляемость подвески, поскольку нет необходимости в больших ходах упругого элемента. Торсионные штанги обычно находятся в нагруженном состоянии и при их снятии требуется осторожность.

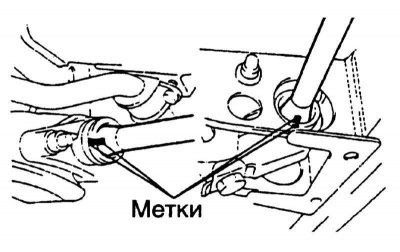

Внимание! После снятия торсионных штанг очень важно не их перепутать местами; при необходимости нанесите краской метки, указывающие на передний и задний конец торсионной штанги и сторону автомобиля, с которой она снята (обратитесь к иллюстрации).

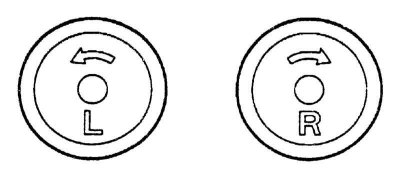

Внимание! Если их установить не на свое место или «задом наперед», торсионные штанги могут сломаться. Новые торсионные штанги маркируются буквами L (левая) или R (правая) и стрелкой, указывающей в направлении скручивающей нагрузки (обратитесь к иллюстрации).
2. Взведите стояночный тормоз. Ослабьте гайки крепления соответствующего переднего колеса, поддомкратьте передок автомобиля и установите его на подпорки. Снимите колесо.
3. При соответствующей комплектации снимите защиту картера.
4. Нанесите метки на торсионную штангу, анкерный и торсионный рычаги (обратитесь к иллюстрации в начале Раздела).

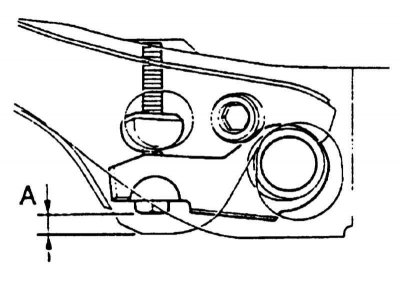

5. Измерьте расстояние «А» между регулировочным болтом анкерного рычага и рамой (обратитесь к сопроводительной иллюстрации). Это потребуется при сборке.
6. Ослабьте анкерный рычаг до полного ослабления торсионной штанги.
(Текст цитируется с сайта-источника: ToyotaMAN)

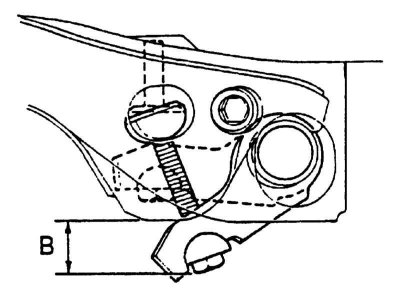

7. Измерьте расстояние «В». Это потребуется при сборке (обратитесь к сопроводительной иллюстрации).
8. Выверните регулировочный болт из анкерного рычага.
9. Снимите седла анкерного рычага.
10. Снимите торсионную штангу с анкерным рычагом.
11. Снимите анкерный рычаг с торсионной штанги и переставьте его на новую штангу.
12. Отдайте две гайки с болтами и снимите торсионную штангу.
Установка
1. Установите торсионный рычаг, завернув болты с гайками с требуемым усилием.
2. Установите штангу в торсионный рычаг.
3. Установите седла и регулировочный болт.
4. Сравните длину регулировочного болта с измеренной в процессе снятия.
5. Затяните регулировочный болт так, чтобы расстояние «А» соответствовало требованиям Спецификаций.
6. Если устанавливаете старую торсионную штангу, установите ее в анкерный рычаг, совместите предварительно нанесенные метки. Затем, совместив метки штанги и торсионного рычага, установите торсион.
7. Затяните регулировочный болт так, чтобы расстояние «А» было равно измеренному при снятии.
8. Дальнейшая установка производится в обратном порядке.
