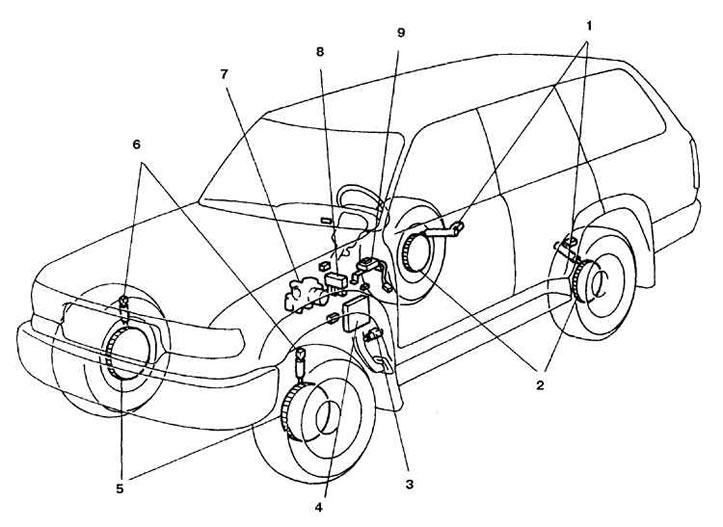

Расположение агрегатов системы ABS
1. Задние датчики скорости; 2, 5. Роторы датчиков скорости; 3. Выключатель сигнала торможения; 4. Блок управления; 6. Передние датчики скорости; 7. Актюатор; 8. Реле; 9. Датчик замедления
Актюатор
В состав актюатора входят главный цилиндр, электрогидравлический насос и 4 соленоидных клапана.
Насос предназначен для подкачки жидкости в ресиверы актюатора, через которые подается давление в контур тормозов.
Клапаны управляют давлением в контуре тормозов при срабатывании системы ABS, на колесо приходится по 1 клапану.
Датчики скорости вращения колес
Датчики роторного типа, смонтированы на каждом из колес. Сигналы с датчиков поступают на блок управления.
Передние датчики смонтированы на поворотном кулаке, рядом с зубчатыми кольцами роторов. Роторы конструктивно объединены с передними полуосями.
Задние датчики смонтированы на балке моста, роторы входят в состав задней ступицы.
Блок управления системы ABS
Блок управления смонтирован под передней перегородкой кузова. На блок поступают сигналы от выключателя сигнала торможения и датчиков скорости каждого колеса, на основании которых регулируется давление в гидроприводе данного колеса. Блок управления также обладает функцией самодиагностики и запоминания отказов.
При отказе системы загорается контрольная лампа на панели приборов, а в память заносится код отказа, который можно считать и определить характер неисправности.
