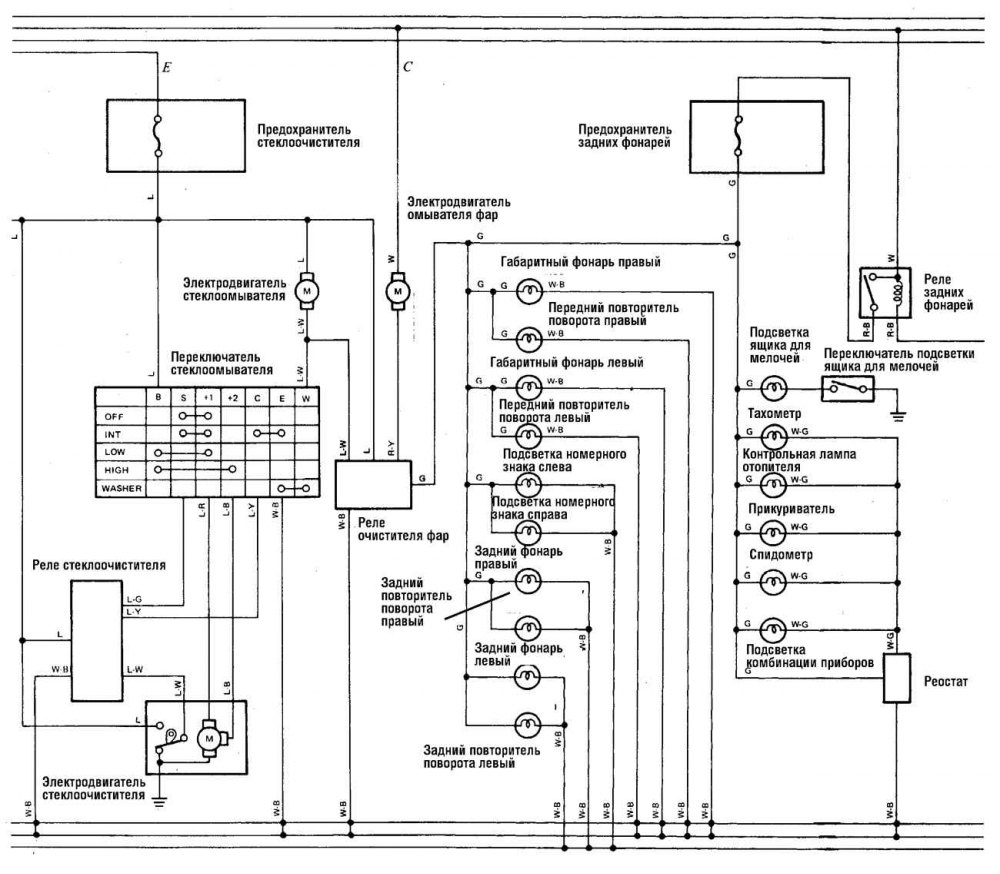

Омыватель ветрового стекла, задние фонари, внутреннее освещение (а/м 1980-1987 гг.)

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов смотрите здесь →
