Проверка

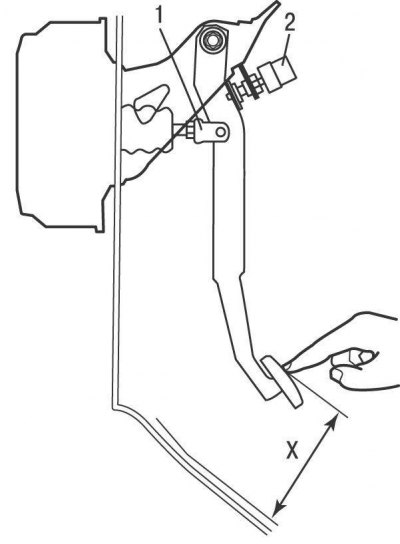

Рис. 11.44. Высота установки педали тормоза: 1 – толкатель; 2 – выключатель стоп-сигнала; Х – высота установки педали тормоза
Выключатель стоп-сигнала закреплен на кронштейне около верхней части педали тормоза (см. рис. 11.44).
Проверьте, что стоп-сигналы загораются при нажатии педали тормоза и гаснут при ее отпускании. В противном случае проверьте целостность предохранителя в электрической цепи выключателя и исправность ламп стоп-сигнала. Если предохранитель и лампы исправны, отрегулируйте положение выключателя.
Если стоп-сигналы все еще не загораются, проверьте подачу напряжения к выключателю и электрическую цепь между выключателем и фонарями стоп-сигнала.
Замена
Отсоедините электрический разъем от выключателя стоп-сигнала.

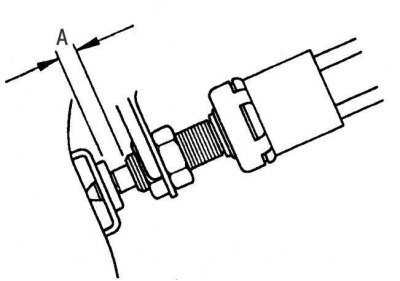

Рис. 11.45. Измерение зазора между резьбовой частью корпуса выключателя и ограничителем хода педали тормоза: А = 0,5–2,4 мм
Ослабьте контргайку выключателя стоп-сигнала и выверните его из кронштейна педали тормоза (см. рис. 11.45).
Установку производите в последовательности, обратной снятию.
После установки отрегулируйте высоту установки педали тормоза и положение выключателя стоп-сигнала.
