Высота установки педали
Рис. 11.44. Высота установки педали тормоза: 1 – толкатель; 2 – выключатель стоп-сигнала; Х – высота установки педали тормоза
Измерьте высоту установки педали тормоза, которая должна находиться в пределах, приведенных в технических данных и на рис. 11.44. При необходимости отрегулируйте высоту установки педали тормоза следующим образом.
Снимите нижний кожух рулевой колонки.
Отсоедините электрический разъем от выключателя стоп-сигнала.
Полная статья размещена на сайте (ToyotaMan.ru)
Ослабьте контргайку выключателя стоп-сигнала и выверните его.
Ослабьте контргайку толкателя.
Отрегулируйте высоту установки педали тормоза, вращая толкатель в одну или другую сторону.
Затяните контргайку толкателя.
Установите выключатель стоп-сигнала и заворачивайте его до момента касания корпуса выключателя с ограничителем хода педали тормоза.
Выверните выключатель стоп-сигнала на один оборот.

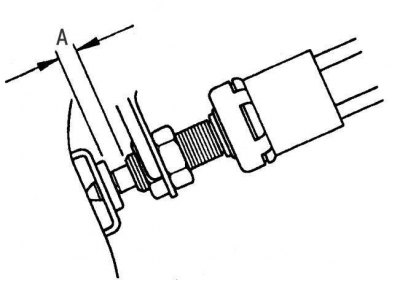

Рис. 11.45. Измерение зазора между резьбовой частью корпуса выключателя и ограничителем хода педали тормоза: А = 0,5–2,4 мм
Измерьте расстояние между резьбовой частью корпуса выключателя и ограничителем хода педали тормоза, которое должно находиться в пределах 0,5–2,4 мм (рис. 11.45).
Затяните контргайку выключателя стоп-сигнала.
Подсоедините электрический разъем к выключателю стоп-сигнала.
Проверьте, что стоп-сигналы загораются при нажатии педали тормоза и гаснут при ее отпускании.
Проверьте свободный ход педали тормоза.
Свободный ход педали тормоза
Нажмите на педаль тормоза несколько раз при неработающем двигателе, чтобы создать в полостях вакуумного усилителя одинаковое давление, близкое к атмосферному давлению.

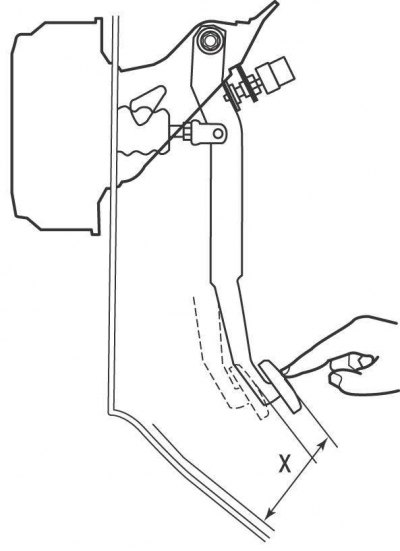

Рис. 11.46. Изменение свободного хода педали тормоза: Х = 1–6 мм
Нажмите на педаль тормоза до начала ощутимого сопротивления и измерьте расстояние, которое прошла педаль тормоза (рис. 11.46). Свободный ход педали тормоза должен находиться в пределах 1–6 мм.
Рис. 11.45. Измерение зазора между резьбовой частью корпуса выключателя и ограничителем хода педали тормоза: А = 0,5–2,4 мм
Если свободный ход педали тормоза отличается от требуемого значения, проверьте расстояние А (см. рис. 11.45) между резьбовой частью корпуса выключателя и ограничителем хода педали тормоза.
Запас хода педали тормоза
Заведите двигатель и несколько раз нажмите педаль тормоза, затем достаточно сильно нажмите педаль и, удерживая в этом положении, измерьте расстояние от пола до педали тормоза, которое должно находиться в пределах, приведенных в технических данных.
Если запас хода педали тормоза отличается от требуемого значения, проверьте регулировку задних тормозных колодок и зазор толкателя вакуумного усилителя тормозов.
