Снимите пружину.
Выверните болты и снимите кронштейны тормозной трубки и троса стояночного тормоза с продольного рычага задней подвески.
Снимите ступицу заднего колеса вместе с подшипником. Снимите с продольного рычага защитный кожух заднего тормоза вместе с тормозными колодками и мягкой проволокой закрепите на кузове.

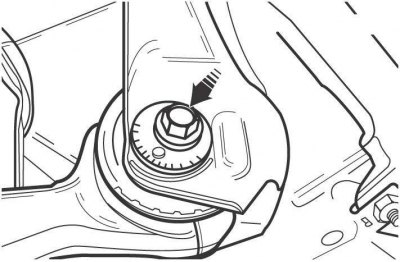

Рис. 12.24. Расположение регулировочного кулачка, определяющего относительное положение продольного рычага и кронштейна
Краской или маркером отметьте положение регулировочного кулачка, определяющего относительное положение продольного рычага и кронштейна (рис. 12.24).
Выверните шарнирный болт и отделите продольный рычаг задней подвески от кронштейна.
Проверьте состояние втулки на отсутствие износа, расслоения и затвердевания резины. При необходимости замените втулку на станции технического обслуживания.
Оригинал можно прочесть на сайте ToyotaMAN
Установку производите в последовательности, обратной снятию, с учетом следующего.
В соответствии с ранее нанесенными метками установите регулировочный кулачок определяющего относительное положение продольного рычага и кронштейна.
Перед затягиванием шарнирного болта крепления продольного рычага к кронштейну приподнимите домкратом заднюю часть рычага, чтобы установить рычаг в положение, в котором он должен находиться, когда автомобиль стоит на колесах.
В этом положении рычага затяните все гайки и болты крепления задней подвески.
Проверьте и при необходимости отрегулируйте углы установки задних колес.
