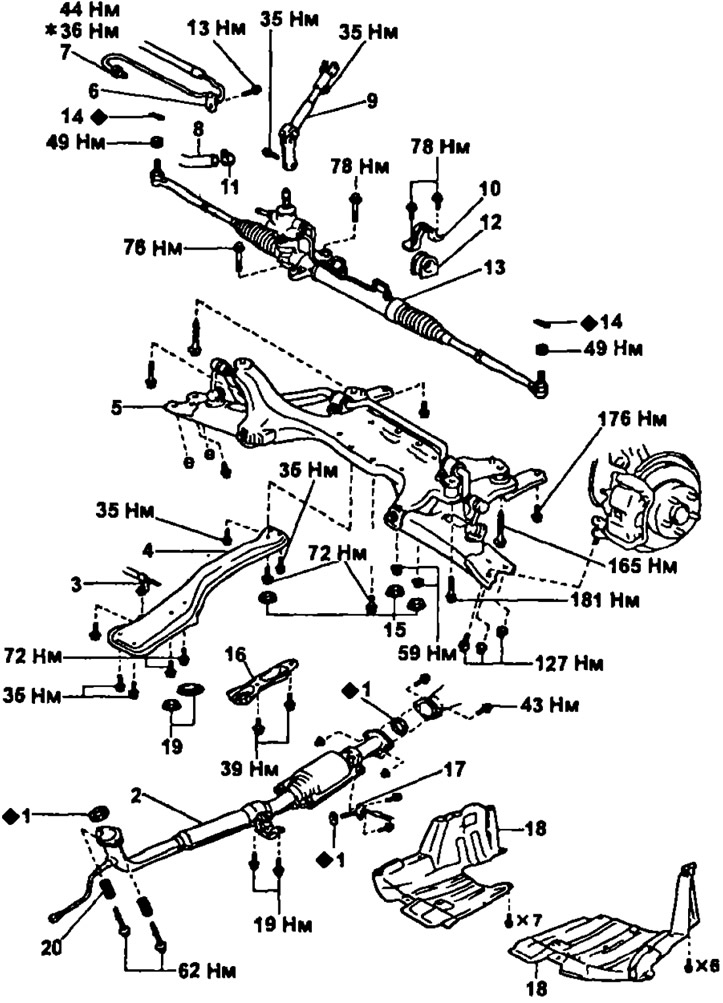

Снятие рулевого механизма: 1 - прокладка, 2 - приемная труба, 3 - хомут, 4 - балка центральной опоры крепления двигателя, 5 - поперечная балка, 6 - кронштейн хомута трубки, 7 - нагнетательный трубопровод, 8 - возвратный шланг, 9 - промежуточный вал №2, 10 - кронштейн, 11 - хомут, 12 - втулка, 13 - рулевой механизм, 14 - шплинт, 15, 19 - заглушка, 16 - защита балки центральной опоры крепления двигателя, 17 - датчик температуры отработавших газов, 18 - нижняя защита двигателя, 20 - пружина
Установку производите в порядке, обратном снятию.
1. Установите колеса в направлении для движения прямо. Снимите накладку рулевого колеса.
2. Снимите рулевое колесо.
3. Снимите нижнюю защиту двигателя. 4 Отсоедините наконечники рулевых тяг.
5. Снимите приемную трубу глушителя.
- а) Отсоедините разъем кислородного датчика.
- б) Отверните два болта и снимите датчик температуры отработавших газов и прокладку.
- в) Отверните два болта и снимите две пружины и прокладку.
- г) Отверните два болта крепления кронштейна приемной трубы.
- д) Отверните два болта, две гайки и снимите прокладку и приемную трубу.
6. Отсоедините промежуточный вал №2.
7. Используя специнструмент, отсоедините трубопроводы.
8. Отверните болт и отсоедините кронштейн хомута трубки.
9. Вывесите двигатель.
10. Отсоедините нижнюю шаровую опору от нижнего рычага с обеих сторон.
11 Отверните болт и отсоедините кронштейн хомута трубки.
12. Снимите поперечную и центральную балки крепления опор двигателя.
13. Снимите рулевой механизм.
14. Снимите кронштейны и втулки.
