Снятие
Снятие выпускного коллектора проводите на холодном двигателе в следующем порядке:
- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- затяните стояночный тормоз и установите упоры под задние колеса;
- поднимите переднюю часть автомобиля и установите на опоры;
- снимите грязезащитный щиток моторного отсека;

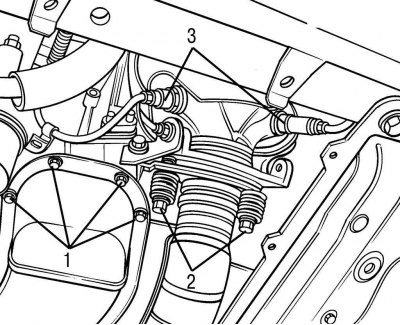

Рис. 3.77. Крепление приемной выхлопной трубы к выпускному коллектору: 1 – болты; 2 – болты крепления нижней части выпускного коллектора; 3 – датчики кислорода
- нанесите на болты 1,2 (рис. 3.77) и пружины крепления приемной выхлопной трубы к выпускному коллектору средство, облегчающее их отворачивание. После пропитки болтов, выверните их и отделите от коллектора приемную выхлопную трубу, при этом соблюдайте осторожность, чтобы не повредить датчики кислорода 3;
- выверните болты крепления нижних фигурных скобок выпускного коллектора;
- отсоедините электрические разъемы от датчиков кислорода;
- из моторного отсека снимите верхний термозащитный экран выпускного коллектора. Имеется также нижний термозащитный экран, который прикреплен снизу выпускного коллектора, и его не требуется снимать;

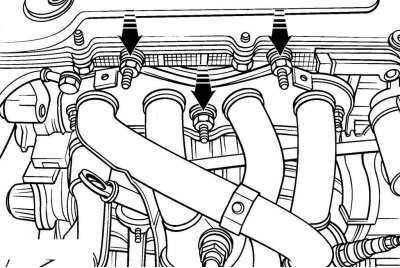

Рис. 3.78. Расположение гаек крепления выпускного коллектора
- выверните гайки (рис. 3.78) и болты и, потянув от головки блока цилиндров, снимите выпускной коллектор с прокладкой.
Установка
Установку производите в следующем порядке:
- скребком удалите остатки старой прокладки и отложений сажи с привалочных поверхностей выпускного коллектора и головки блока цилиндров;
- если будет устанавливаться новый выпускной коллектор, необходимо переставить со старого коллектора на новый нижний термозащитный экран;
- установите новую прокладку выпускного коллектора на головку блока цилиндров в соответствии с имеющимися на ней надписями и знаками;
- установите выпускной коллектор и закрепите его гайками. Затяните гайки в несколько проходов, начиная с центра и далее по спирали.
Дальнейшую установку проводите в последовательности, обратной снятию.
Пустите двигатель и проверьте на отсутствие утечек отработавших газов.
