Установка поршня первого цилиндра в ВМТ в такте сжатия – существенная часть процесса по замене шкивов и цепи привода газораспределительного механизма, а также по регулировке зазора клапанов.
Установку поршня первого цилиндра в ВМТ производите в следующем порядке:
- перед установкой поршня первого цилиндра в ВМТ выключите зажигание и установите рычаг переключения передач в нейтральное положение;
- выведите из строя систему зажигания, отсоединив электрические разъемы от катушек зажигания;
- для установки поршня в ВМТ поворачивайте коленчатый вал по часовой стрелке, если смотреть на двигатель со стороны цепи привода газораспределительного механизма. Поворачивайте коленчатый вал ключом за центральный болт крепления шкива к коленчатому валу;
- выверните свечи зажигания и установите наконечник компрессометра в отверстие для свечи зажигания первого цилиндра. Наконечник компрессометра должен вворачиваться в отверстие для свечи и иметь длину не менее 150 мм;
- проворачивайте коленчатый вал по часовой стрелке и при приближении поршня первого цилиндра к ВМТ компрессометр начнет показывать увеличение давления в цилиндре;

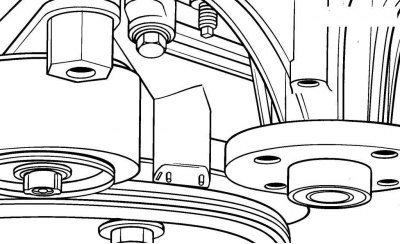

Рис. 3.52. Совмещение метки на гасителе колебаний со знаком ВМТ или 0 на передней крышке цепи
- продолжайте проворачивать коленчатый вал до совмещения метки на гасителе колебаний со знаком ВМТ или 0 на передней крышке цепи (рис. 3.52).
Если компрессометр недоступен, можно закрыть отверстие для свечи пальцем и по возрастанию давления при проворачивании коленчатого вала определить, когда начинается сжатие в первом цилиндре. Далее продолжайте проворачивать коленчатый вал до совмещения метки на гасителе колебаний со знаком ВМТ или 0 на передней крышке цепи (см. рис. 3.52).
После установки поршня первого цилиндра в ВМТ в такте сжатия, поворачивая коленчатый вал на 180°, можно установить остальные поршни в ВМТ в последовательности соответствующей порядку работы цилиндров.
