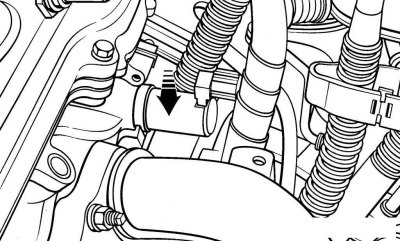

Рис. 3.54. Расположение регулирующего масляного клапана (OCV) в задней части головки блока цилиндров
Система включает блок контроля силовой передачи (PCM — Powertrain Control Module), регулирующий масляный клапан (OCV) (рис. 3.54) и узел шкива/ привода распределительного вала впускных клапанов.
Блок контроля силовой передачи (PCM) управляет работой регулирующего масляного клапана (OCV) на основании информации от следующих датчиков:
- датчика скорости автомобиля (VSS);
- датчика положения дроссельной заслонки (TPS);
- датчика измерителя расхода воздуха (MAP);
- датчика температуры охлаждающей жидкости (ECT).
Регулирующий масляный клапан (OCV), приводимый в действие блоком контроля (PCM), увеличивает или уменьшает давление масла, подаваемого к шкиву/ приводу распределительного вала впускных клапанов.
Звездочка распределительного вала впускных клапанов оборудована внутренней втулкой, которая присоединена к распределительному валу. Внутренняя втулка состоит из ряда закрепленных лопастей таким образом, что давление используется как клин для их поворота и соответственно поворота распределительного вала. При увеличении давления масла, увеличивается угол поворота распределительного вала.
(Оригинал можно изучить на сайте: ToyotaMan.ru)
При подаче масла к лопастям со стороны опережения привод может повернуть распределительный вал на угол до 21° по часовой стрелке. Когда масло подается со стороны запаздывания, привод начнет поворачивать вал против часовой стрелки до положения 0° опережения, которое является нормальным положением при работе двигателя на частоте вращения холостого хода. Блок PCM может также послать сигнал регулирующему масляному клапану, чтобы остановить поток масла и удерживать распределительный вал в его текущем положении.
При работе двигателя с небольшими нагрузками система VVT уменьшит угол опережения распределительного вала, в результате чего уменьшится период перекрытия клапанов и стабилизируется мощность двигателя.
При работе двигателя со средними нагрузками система VVT увеличит угол опережения распределительного вала, чтобы увеличить период перекрытия клапанов, в результате чего увеличится мощность двигателя и уменьшится количество вредных веществ в отработавших газах.
При работе двигателя с большими нагрузками при низкой частоте вращения коленчатого вала система VVT увеличит угол опережения распределительного вала, чтобы быстрее закрывались впускные клапана, в результате чего увеличится мощность двигателя на низкой и средней частоте вращения.
При работе двигателя с большими нагрузками при высокой частоте вращения коленчатого вала система VVT уменьшит угол опережения распределительного вала, чтобы задержать момент закрытия впускных клапанов, в результате чего увеличится мощность двигателя.
