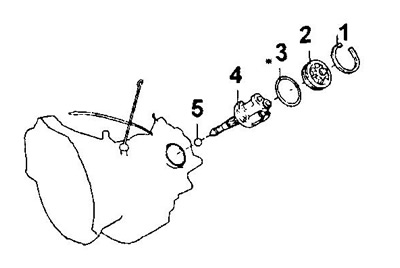

Снятие и установка скоростного регулятора.
1 - стопорное кольцо,
2 - крышка,
3 - уплотнительное кольцо,
4 - скоростной регулятор,
5 - шарик.
Примечание: установку проведите в порядке обратном снятию.

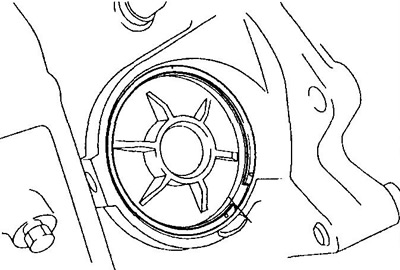

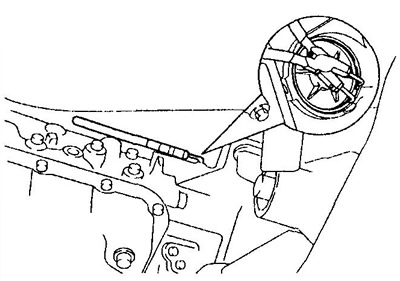

1. Снимите стопорное кольцо.
2. Снимите крышку с уплотнительным кольцом и извлеките скоростной регулятор.
3. При помощи магнита извлеките шарик.
Проверка скоростного регулятора

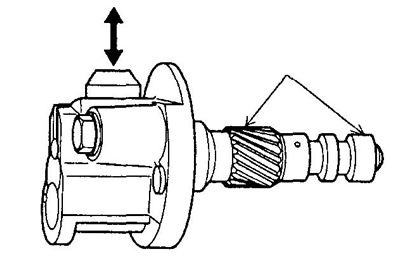

1. Проверьте шарик и скоростной регулятор на отсутствие повреждений (особое внимание обратите на места указанные на рисунке).
Примечание: в случае обнаружения повреждений деталей замените их.

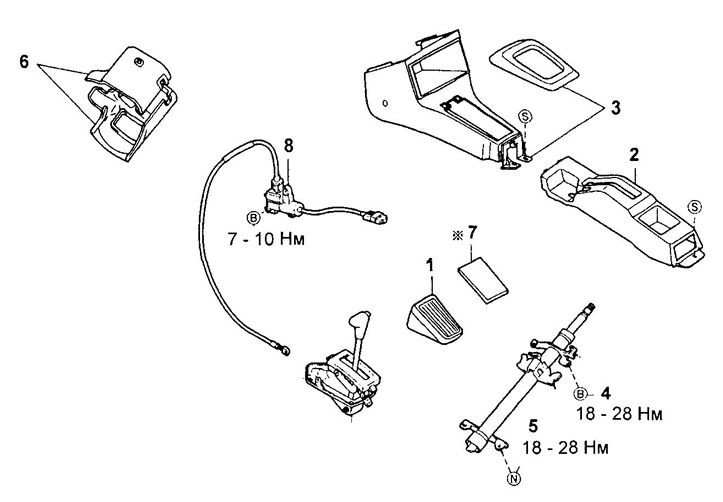

Снятие тросов блокировки селектора и замка зажигания.
1 - педаль,
2 - центральная консоль,
3 - отделка селектора,
4 - болт,
5 - гайка,
6 - накладки рулевой конки,
7 - накладка педали,
8 - трос блокировки селектора.

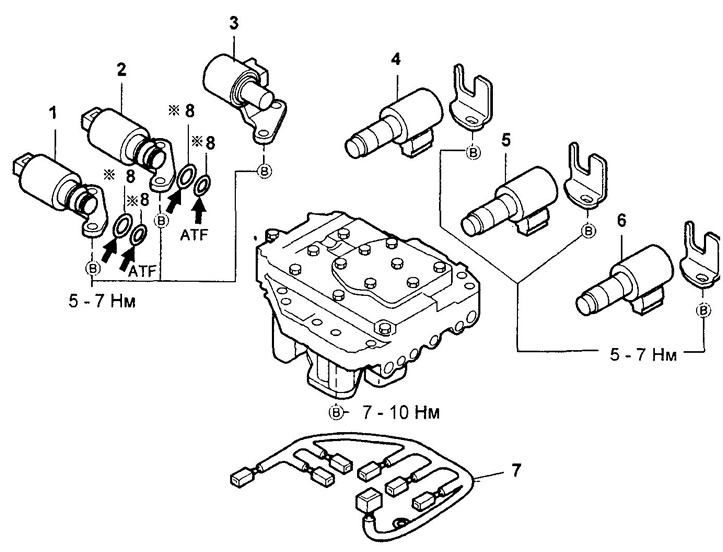

Снятие и установка электромагнитных клапанов.
1 - электромагнитный клапан переключения (SOLR),
2 - электромагнитный клапан блокировки гидротрансформатора (LUCC),
3 - электромагнитный клапан частичной блокировки гидротрансформатора (LUCR),
4 - электромагнитный клапан №3,
5 - электромагнитный клапан № 2,
6 - электромагнитный клапан № 1,
7 - жгут проводов электромагнитных клапанов,
8 - кольцевое уплотнение.
