Примечание: Работы производите только на холодном двигателе.
1. Снимите впускную трубу.
2. Снимите защитную крышку головки цилиндров (Если установлена).
3. Снимите клапанную крышку головки цилиндров.
4. Установите поршень первого цилиндра в ВМТ.

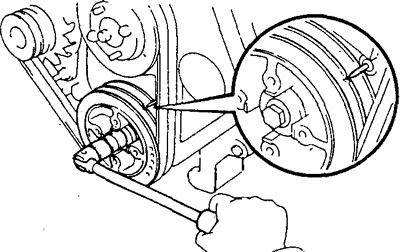

а) Поворачивая шкив коленчатого вала по часовой стрелке, совместите его канавку с репером.
б) Кулачки первого цилиндра должны быть направлены вверх, четвертого вниз.
Если указанное условие не выполняется, то поверните коленчатый вал на один оборот (360°) и совместите метку, как указано выше.
5. Регулировка теплового зазора.

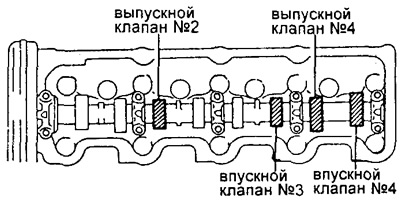

а) Проверьте только клапаны, отмеченные на рисунке.
Измерьте зазор между толкателем клапана и распределительным валом плоским щупом.
Запишите результаты измерения клапанного зазора, которые не соответствуют техническим характеристикам. Эти записи будут использованы для определения толщины регулировочной шайбы.
Зазоры (холодный двигатель):
- Впускной клапан — 0,20 - 0,30 мм
- Выпускной клапан — 0,40 - 0,50 мм
б) Проверните коленчатый вал на один оборот (360°) и совместите метку, как указано выше.
в) Измерьте зазоры, клапанов, отмеченных на рисунке.
г) Снимите регулировочную шайбу.
Проверните коленчатый вал до положения, в котором выступ кулачка направлен вверх.

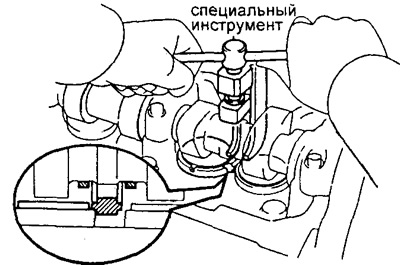

Используя специнструмент, отожмите вниз толкатель клапана.
Рекомендация: Перед нажатием на толкатель клапана расположите паз на толкателе со стороны выпускного коллектора.

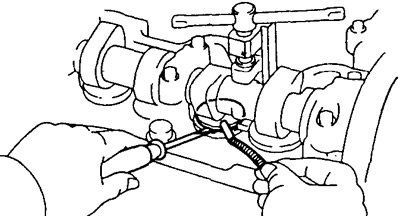

С помощью маленькой отвертки и магнита снимите регулировочную шайбу.

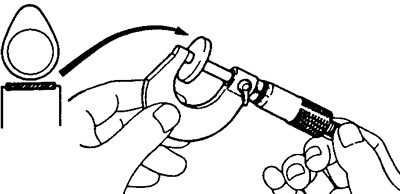

д) Определите размер сменной регулировочной шайбы по формуле: Измерьте толщину шайбы, которая была снята.
Рассчитайте толщину новой шайбы:
Для впускного клапана N=T + (А - 0,25 мм)
Для выпускного клапана N=T + (А - 0,45 мм),
где: Т - толщина ранее использованной шайбы,
А - измеренный клапанный зазор,
N - толщина новой шайбы.
Выберите новую шайбу, толщина которой ближе всего подходит к расчетным значениям.
Напоминание: Шайбы выпускаются семнадцати размеров с шагом 0,05 мм в диапазоне от 2,50 мм до 3,30 мм.
е) Установите новую регулировочную шайбу на толкатель клапана. Снимите специнструмент.
ж) Повторно проверьте зазор.
6. Вновь установите на место защитную крышку головки цилиндров (Если установлена).
7. Установите на место клапанную крышку головки цилиндров.
