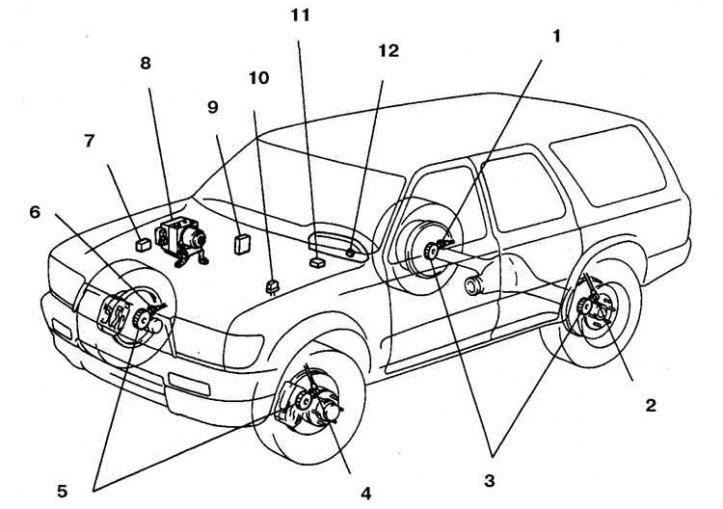

Расположение агрегатов системы АВS
1, 2. Задний датчик скорости; 3, 5. Ротор датчика скорости; 4, 6. Передний датчик скорости; 7. Реле; 8. Актюатор; 9. Блок управления; 10. Разъем DLC1; 11. Датчик замедления; 12. Контрольная лампа
На автомобилях установлена система автоматической разблокировки тормозов (ABS -система), предназначенная для повышения устойчивости автомобиля в условиях резкого торможения. Давление в контуре тормозов регулируется в зависимости от скорости вращения колес, регистрируемой датчиками.
На автомобилях установлена система автоматической разблокировки тормозов (ABS -система), предназначенная для повышения устойчивости автомобиля в условиях резкого торможения. Давление в контуре тормозов регулируется в зависимости от скорости вращения колес, регистрируемой датчиками.
Блок управления
Смонтирован с на правом брызговике. На блок поступают сигналы от выключателя сигнала торможения и датчиков скорости каждого колеса, на основании которых регулируется давление в гидроприводе данного колеса. Если скорость вращения колеса отличается от базовой, то блок управления открывает электромагнитный клапан актюатора и жидкость под избыточным давлением стекает в резервуар. Колесо частично растормаживается. После выравнивания скорости вращения клапан закрывается и давление снова нарастает. Многочисленное повторение таких циклов стабилизирует скорость вращения всех колес и повышает устойчивость автомобиля. Блок управления также обладает функцией самодиагностики.
Актюатор
Состоит из системы соленоидных клапанов, срабатывающих от сигналов блока управления.
Датчики скорости вращения задних колес
Датчики индукционного типа, смонтированы на каждом из колес. Синусоидальные сигналы с датчика поступают на блок управления.
Выключатель сигнала торможения
Обеспечивает включение задних фонарей и приводит в готовность блок управления при торможении.
Диагностика и ремонт
После пуска двигателя контрольная лампа системы ABS горит в течение 3 сек, потом гаснет. Проверьте ручной тормоз, гидропривод тормозов, разъемы датчиков и актюатора, проводку системы. Если ручной тормоз отпущен, гидропривод исправен, все контакты и разъемы системы в нормальном состоянии, то система ABS неисправна и автомобиль следует сдать в автосервис.
