Внимание! Колодки меняются только в комплекте на одну ось.

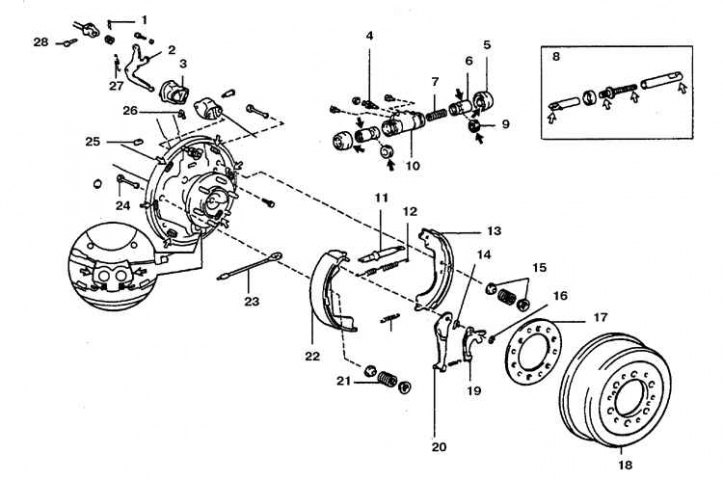

Задний тормоз автомобиля "Toyota 4 Runner/ Hilux/ Surf"
1. Разрезная пружинная шайба; 2. Кривошип ручного тормоза; 3. Чехол; 4. Штуцер для прокачки; 5. Чехол; 6. Поршень; 7. Пружина; 8,11. Регулятор; 9. Манжета поршня; 10. Цилиндр; 12. Пружина; 13. Задняя колодка; 14, 16, 26. Разрезная шайба; 15. Чашки фиксатора колодки; 17. Прокладка; 18. Барабан; 19. Рычаг автоматической регулировки колодок; 20. Ведомый рычаг ручного тормоза; 21. Пружина фиксатора колодки; 22. Передняя колодка; 23. Трос; 24, 28. Штифт; 25. Заглушка; 27. Пружина

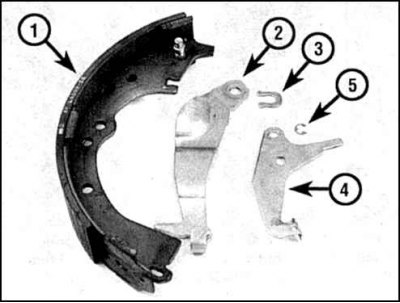

Детали рычага регулятора
1. Колодка; 2. Ведомый рычаг ручного тормоза; 3. Разрезная шайба; 4. Рычаг регулятора; 5. Разрезная стопорная шайба
Замена
1. Отпустите гайки колес, поднимите заднюю часть автомобиля. Снимите задние колеса.

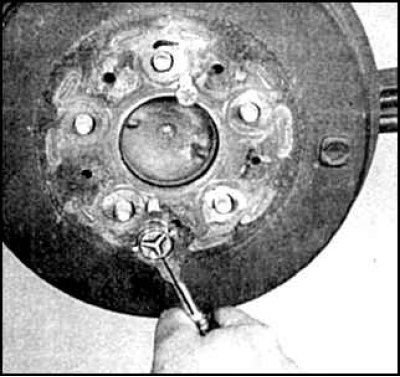

2. Снимите барабан. Если барабан не поддается снятию, то залейте между шпильками фланца полуоси и отверстиями барабана проникающую жидкость и обстучите барабан с внутренней стороны по контуру. В крайнем случае сместите барабан, равномерно заворачивая болты в специальные резьбовые отверстия.

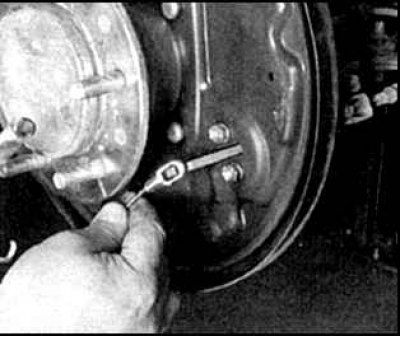

3. Если снятию мешают колодки, то достаньте заглушку из щита тормоза и сведите колодки. Для этого отведите от зубчатого колеса рычаг регулятора и вращайте зубчатое колесо регулятора отверткой против часовой стрелки.

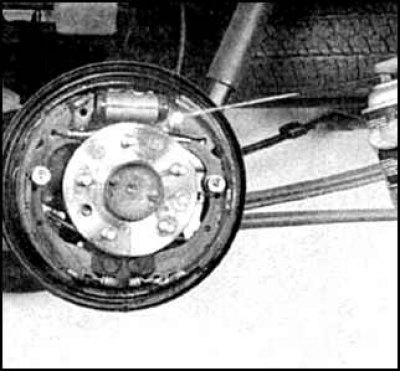

4. Очистите тормоз от пыли и грязи. Проверку и замену колодок выполняйте в соответствии с прилагаемыми снимками.

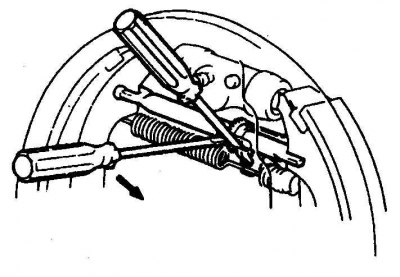

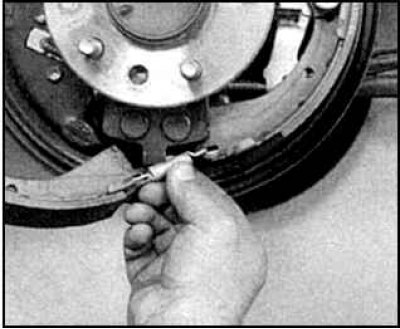

5. Отсоедините пружину от передней колодки.

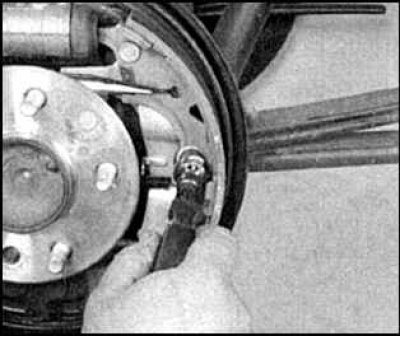

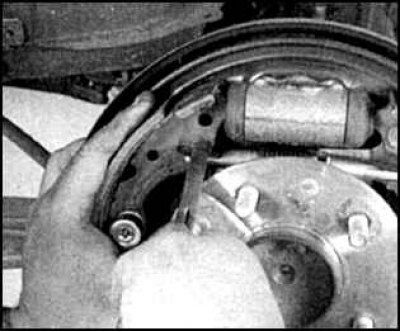

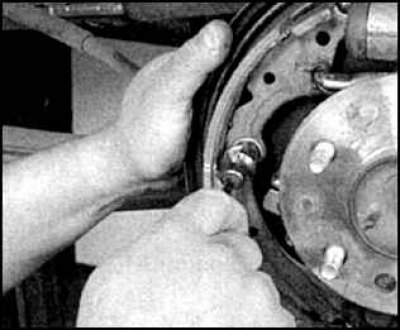

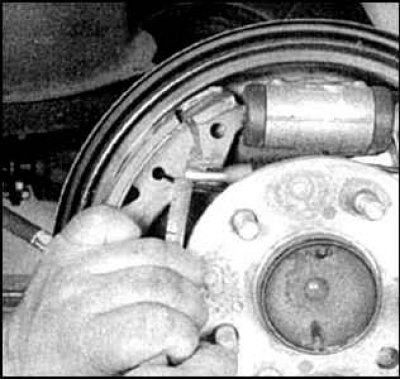

6. Снимите прижимную пружину передней колодки нажав на чашку и повернув на 90°.

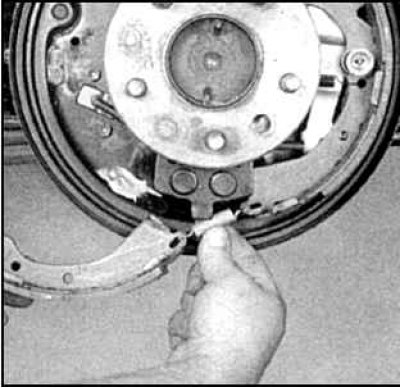

7. Снимите нижнюю пружину.

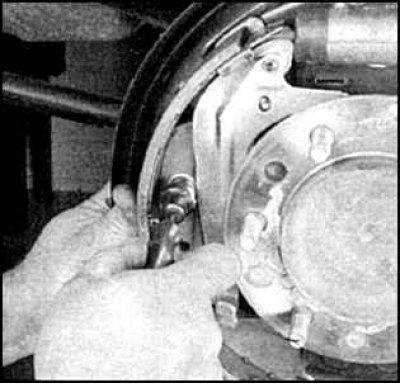

8. Снимите прижимную пружину задней колодки.
9. Отсоедините пружину рычага регулятора.

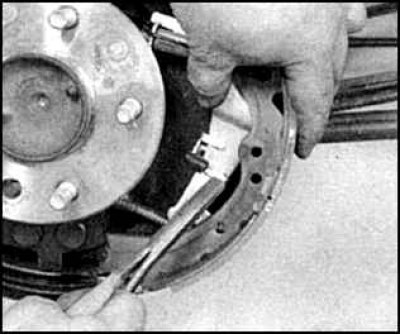

10. Отсоедините малый трос кривошипа.
11. Снимите регулятор.

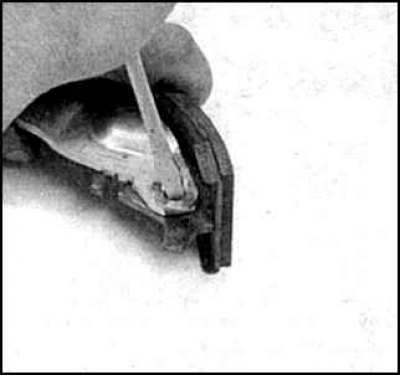

12. Достаньте разрезную стопорную шайбу оси рычага регулятора из задней колодки.

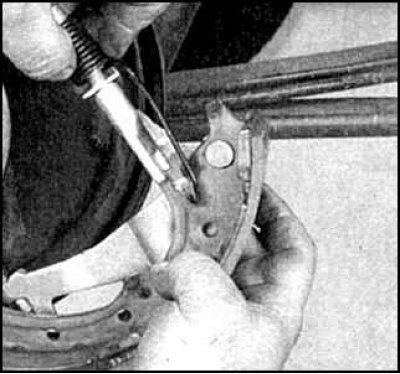

13. Достаньте разрезную шайбу с оси рычага ручного тормоза.

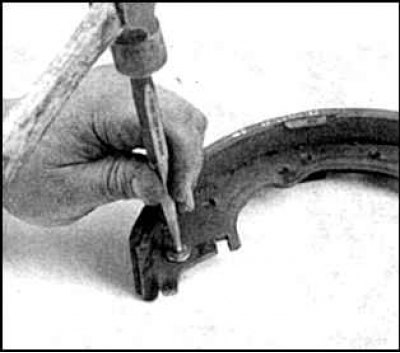

14. Выбейте ось из старой колодки и запрессуйте в новую (если ось отсутствует).

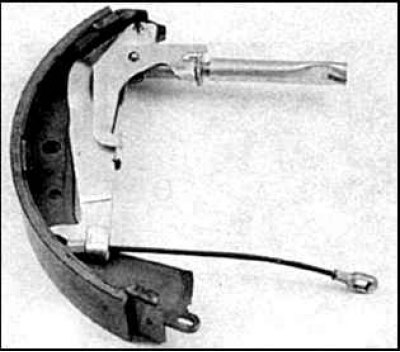

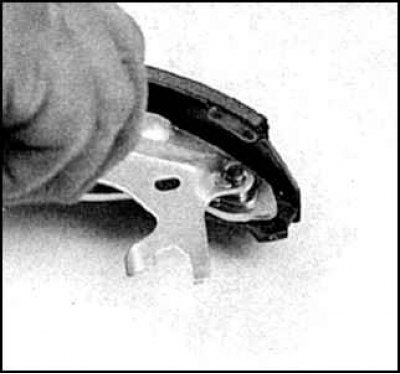

15. Установив рычаг на ось новой колодки, сожмите разрезную шайбу.
16. Установите рычаг регулятора и закрепите новой разрезной шайбой. Установите пружину.
17. Смажьте трущуюся поверхность колодки тугоплавкой смазкой. Очистите и смажьте подвижную часть регулировочной шпильки.

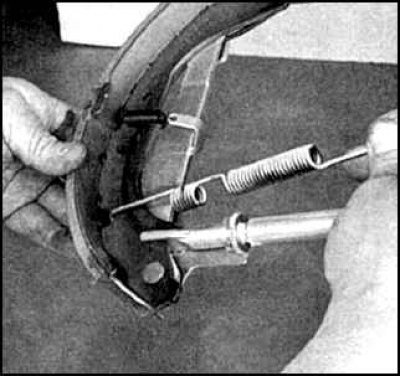

18. Отсоедините регулятор и пружину.
19. Установите собранный рычаг на щит тормоза и закрепите, установив штифт, пружину, опорную шайбу и чашку.
20. Присоедините нижнюю пружину.

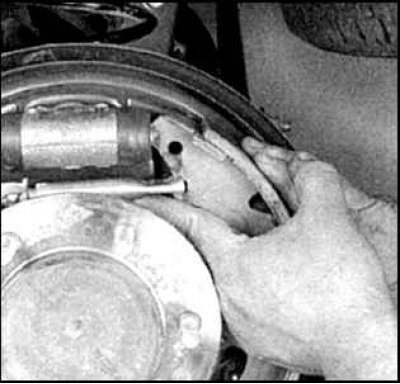

21. Установите колодку, введя ее в зацепление с регулятором.
22. Оденьте стяжную пружину на другую колодку.

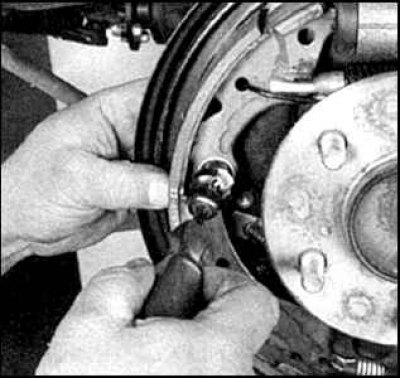

23. Закрепите колодку прижимной пружиной.

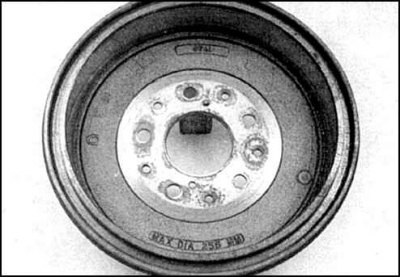

24. Очистите барабан и проверьте состояние поверхности. Проверьте овальность барабана, при сильных повреждениях барабан проточите. Если после проточки диаметр окажется больше предельного, барабан замените.
25. Выполните эти действия для тормоза другого колеса.

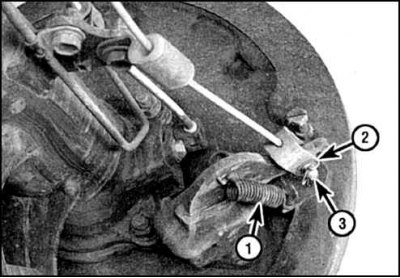

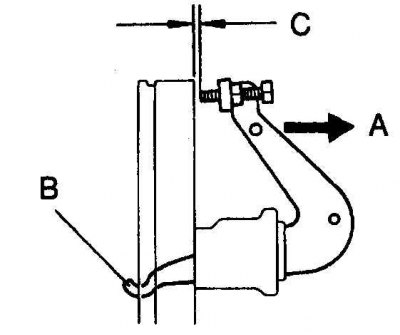

26. Отрегулируйте кривошип ручного тормоза (1 – пружина, 2 – шплинт, 3 – ось). Для этого отсоедините трос. Сместите кривошип в направлении А до упора в колодку (зазор В = 0).
27. Отпустите контргайку и вращая болт, установите зазор С. Затяните контргайку. Присоедините пружину и трос. Выполните регулировку для другого колеса.
28. Убедитесь. что шпилька регулятора вращается, двигая рычагом ручного тормоза в салоне.

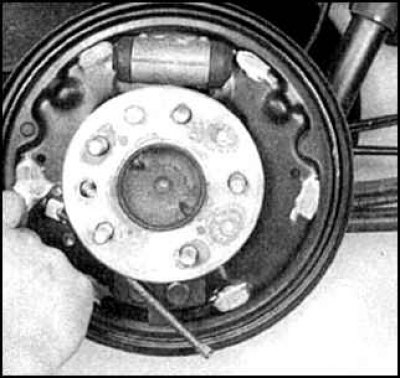

29. Установите барабаны. Нажмите несколько раз на педаль тормоза. Затем разведите колодки до соприкосновения с барабаном, вращая отверткой зубчатое колесо регулятора через отверстие в щите тормоза. Немного отведите колодки, чтобы барабан мог вращаться свободно. Установите заглушку.
30. Далее сборка выполняется в обратном порядке. Проверьте положение педали. Если педаль находится слишком близко к полу, то двигаясь задним ходом нажмите несколько раз на педаль тормоза, чтобы отрегулировать зазор между колодками и барабанами с помощью автоматического регулятора (срабатывает только при движении задним ходом).
