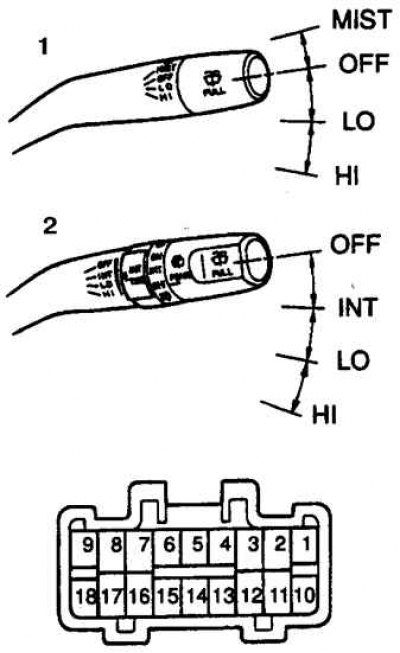

Нумерация выводов переключателей с повышенной частотой работы и с режимом чередования очистки и омывания стекла
1. Переключатель с повышенной частотой работы
2. Переключатель с режимом чередования очистки и омывания стекла

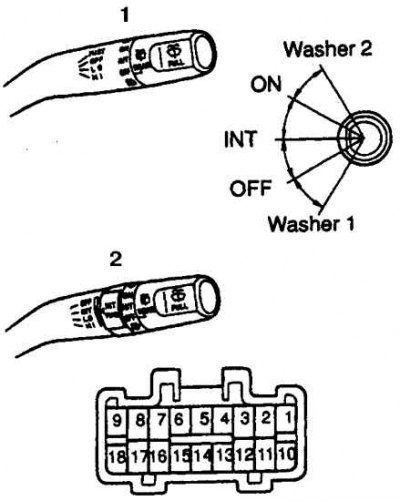

Нумерация выводов переключателя очистителя заднего стекла с повышенной частотой работы и с режимом чередования очистки и омывания стекла
1. Переключатель очистителя заднего стекла с повышенной частотой работы
2. Переключатель очистителя заднего стекла с режимом чередования очистки и омывания стекла
Проверка
1. Отсоедините батарею от массы.
2. Отключите подушку безопасности.
3. Снимите руль.
4. Снимите кожух рулевой колонки.

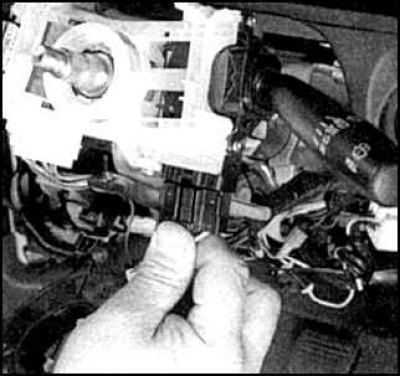

5. Отсоедините разъем от переключателя стеклоочистителя.
6. Проверьте наличие цепи между выводами переключателя (см. рис. Нумерация выводов переключателей с повышенной частотой работы и с режимом чередования очистки и омывания стекла и рис. Нумерация выводов переключателя очистителя заднего стекла с повышенной частотой работы и с режимом чередования очистки и омывания стекла).
Переключатель с повышенной частотой работы (в условиях тумана)
7. В положении переключателя OFF цепь должна быть между выводами 7 и 16.
8. В положении переключателя MIST (туман) цепь должна быть между выводами 7 и 17.
9. В положении переключателя LO (слабый ход) цепь должна быть между выводами 7 и 17.
10. В положении переключателя HI (быстрый ход) цепь должна быть между выводами 8 и 17.
Переключатель с чередованием очистки и омывания стекла
11. В положении переключателя OFF цепь должна быть между выводами 7 и 16.
12. В положении переключателя MIST (туман) цепь должна быть между выводами 7 и 16.
13. В положении переключателя LO (слабый ход) цепь должна быть между выводами 7 и 17.
14. В положении переключателя HI (быстрый ход) цепь должна быть между выводами 8 и 17.
Переключатель очистителя заднего стекла
15. В положении переключателя WASHER 1 цепь должна быть между выводами 2 и 12.
16. В положении переключателя OFF между всеми выводами цепи быть не должно.
17. В положении переключателя WIPER INT цепь должна быть между выводами 2 и 13.
18. В положении переключателя WIPER ON цепь должна быть между выводами 2 и 10.
19. В положении переключателя WASHER 2 цепь должна быть между выводами 2, 10 и 12.
20. Для проверки переключателей обоих типов убедитесь в наличии цепи между выводами 2 и 11 в положении переключателя ON.
21. Если результаты проверки отрицательные, то переключатель замените.
Замена

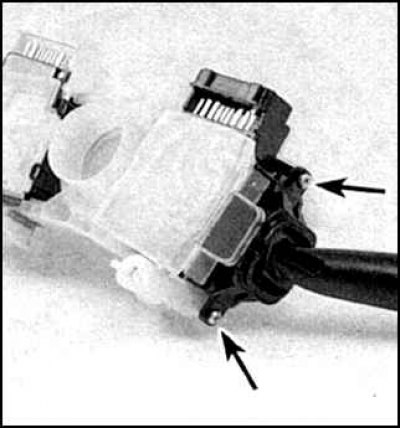

1. Достаньте переключатель из корпуса. Для этого отверните два винта (указаны стрелками). Переключатель снят с рулевой колонки.
2. Установка выполняется в обратном порядке. Перед установкой руля проверьте центрирование катушки провода подушки безопасности (см. подраздел 9.14).
