Проверка
1. Отсоедините батарею от массы.
2. Отключите подушку безопасности (см. подраздел 11.44).
3. Снимите руль.
4. Снимите кожух рулевой колонки.

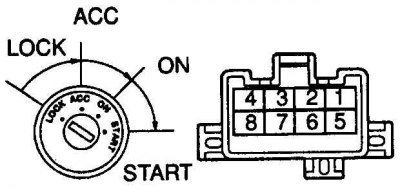

5. Подденьте и достаньте накладку замка зажигания.

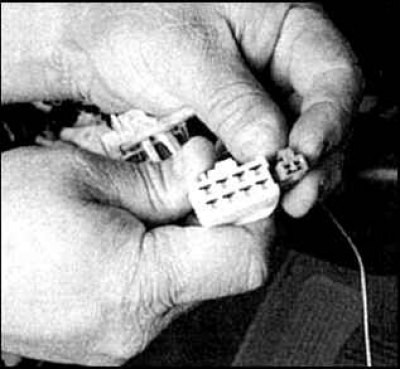

6. Отсоедините от замка разъемы.
7. Проверьте наличие цепи между выводами замка.
8. В положении замка LOCK между выводами цепи быть не должно.
9. В положении замка АСС цепь должна быть между выводами 2 и 3.
10. В положении замка ON цепь должна быть между выводами 2, 3 и 4 и выводами 6 и 7.
11. В положении замка START цепь должна быть между выводами 1, 2 и 4 и выводами 6, 7 и 8.

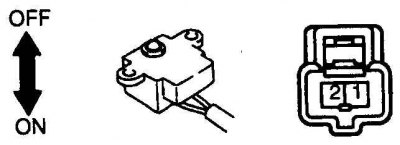

12. Проверьте отсутствие замыкания контактов выключателя сигнализации оставленного в замке ключа. Для чего переведите выключатель в положение Off и достаньте ключ.
13. Вставьте ключ и переведите выключатель в положение On, между контактами 1 и 2 должна быть цепь.
14. Если результаты проверки отрицательные, то выключатель замените.
Замена
1. Выполните этапы 1–6.
2. Вставьте ключ в замок и переведите в положение АСС.

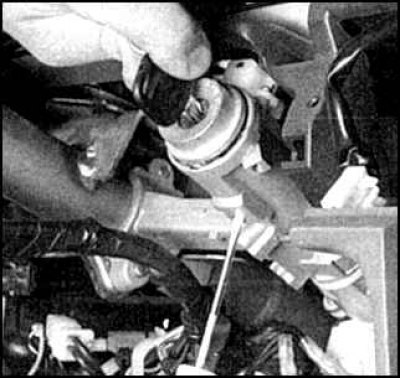

3. Вставив тонкую отвертку в нижнее отверстие литого корпуса замка, отожмите защелку, одновременно подавая замок на себя.
4. Установка выполняется в обратном порядке.
