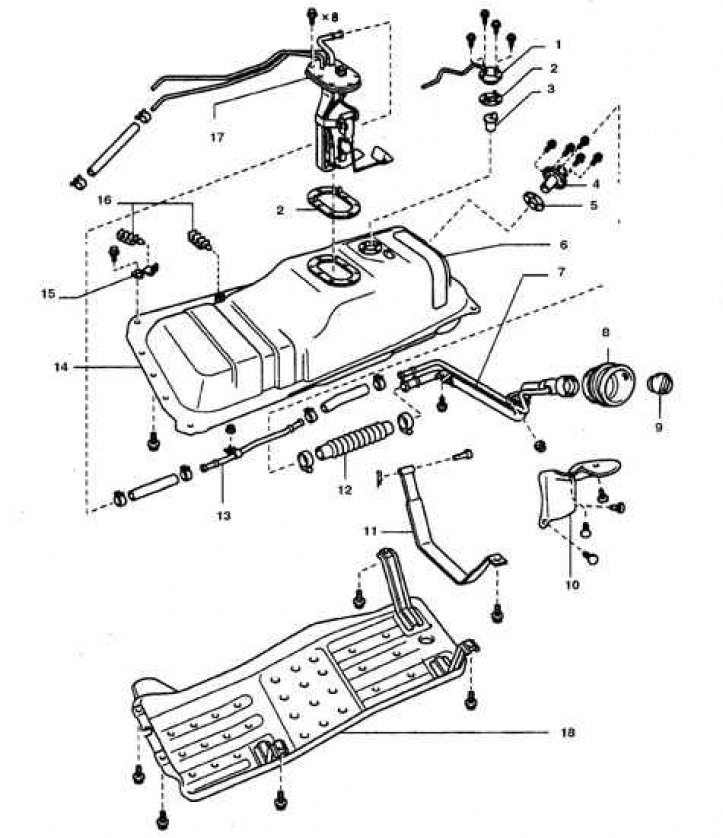

Топливный бак и сопутствующие детали
1. Вентиляционная трубка; 2, 5. Прокладка; 3. Отсечной клапан; 4. Горловина; 6. Подушка; 7. Заливная труба верхняя; 8. Чехол; 9. Пробка; 10. Щиток; 11. Лента крепления бака; 12. Шланг горловины; 13. Трубка; 14. Бак; 15. Кронштейн; 16. Держатель трубок; 17. Насос; 18. Щиток нижний
Снятие
1. Опустошите бак поездкой или через сливную пробку. Отверните пробку горловины бака, чтобы снять остаточное давление.
[Смотрите источник на интернет-ресурсе www.TOYOTAMAN.ru]
2. Отсоедините батарею от массы.
3. Поднимите заднюю часть автомобиля и установите на подставки.
4. Слейте остатки бензина через шланг или пробку.

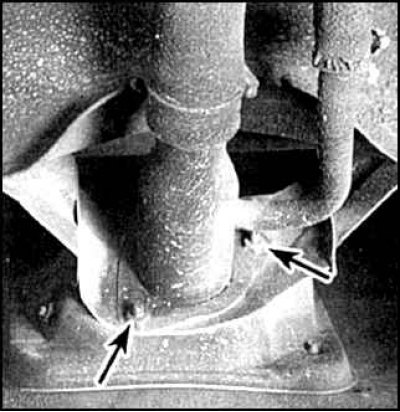

5. Отверните винты (указаны стрелками) и отсоедините горловину.

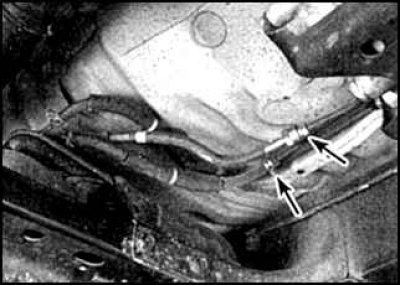

6. Отсоедините и заглушите шланги (указаны стрелками).
7. Отпустите болты крепежных лент бака.
8. Снимите щитки. Установите под бак подпорку.
9. Отсоедините стяжные ленты бака и отведите в сторону.
10. Опустите бак настолько, чтобы можно было отсоединить разъем проводки и шину заземления от насоса и датчика уровня топлива (если провода и шина уже не отсоединены).
11. Снимите бак.
Установка
1. Установка выполняется в обратном порядке.
2. Если автомобиль оборудован запасным баком, то этот бак можно снять, отвернув болты по его периметру.
Ремонт
Ремонт бака выполняется опытными специалистами. Самостоятельно ремонтировать бак пайкой или сваркой запрещается.
