Топливный бак

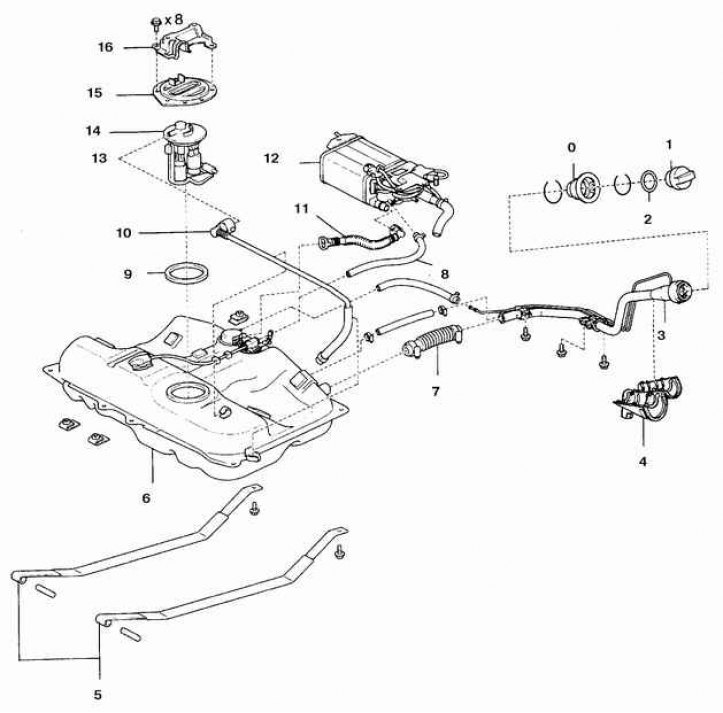

0. Кожух; 1. Крышка заливной горловины; 2. Прокладка; 3. Заливная труба топливного бака; 4. Защитный чехол трубы; 5. Крепления бака; 6. Топливный бак; 7. Заливной шланг топливного бака; 8. Шланг системы, улавливающей испарения топлива; 9. Прокладка; 10. Топливная трубка; 11. Вентиляционный шланг; 12. Угольный фильтр; 13. Топливный насос; 14. Пластина; 15. Защитный кожух
Снятие
1. Спустите давление в топливной системе.
2. Снимите крышку заливной горловины топливного бака.
3. Отсоедините провод минусовой клеммы аккумулятора.
4. Слейте топливо из бака.
5. Поднимите и закрепите автомобиль на опорах.
6. Снимите выпускную трубу.
7. Отсоедините топливные и вентиляционные трубки от топливного бака.
8. Установите домкрат под топливный бак.

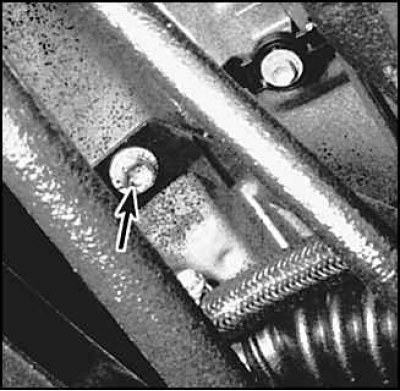

9. Выкрутите болт (указан стрелкой) крепления бака.
10. Медленно опустите бак.
Установка
Установка проводится в обратном порядке снятия.
Чистка и ремонт топливного бака
Все работы связанные с чисткой и ремонтом топливного бака должны проводиться специалистом в специально оборудованной мастерской.
