Внимание! Бензин отличается повышенной огнеопасностью. Поэтому при работе с какой-либо частью топливной системы примите меры предосторожности. См. предупреждение в параграфе 2.
Применение. Технология снятия, пока ванная здесь, относится к типичному насосу, используемому на моделях 1999-2003 гг. Насос, используемый на моделях 2004 г. и позднее, слегка отличается.
1. Снимите заднее сиденье (см. главу 11).
2. Снимите крышку технологического отверстия в полу для доступа к топливному насосу в блоке с датчиком указателя уровня топлива (рис. 5.2).

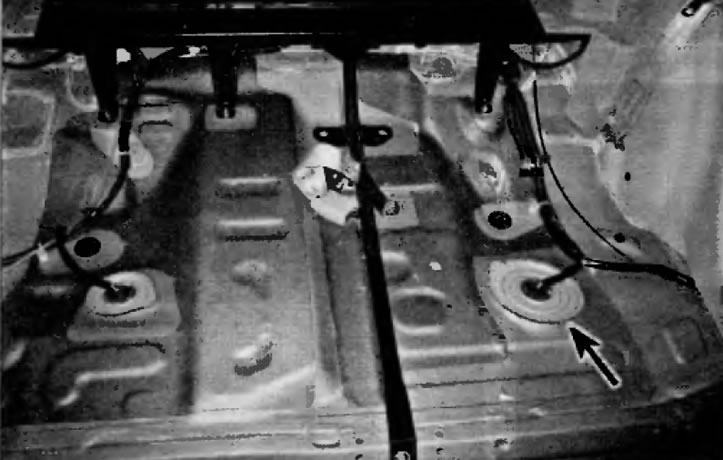

Рис. 5.2. Для снятия крышки с технологического отверстия в полу аккуратно подденьте ее отверткой
3. Рассоедините электрический разъем топливного насоса. Для рассоединения электрического разъема топливного насоса в блоке с датчиком указателя уровня топлива нажмите не фиксирующий выступ (так как он достаточно тугой, можно использовать плоскогубцы с длинными губками) и потяните за разъем (рис. 5.3).

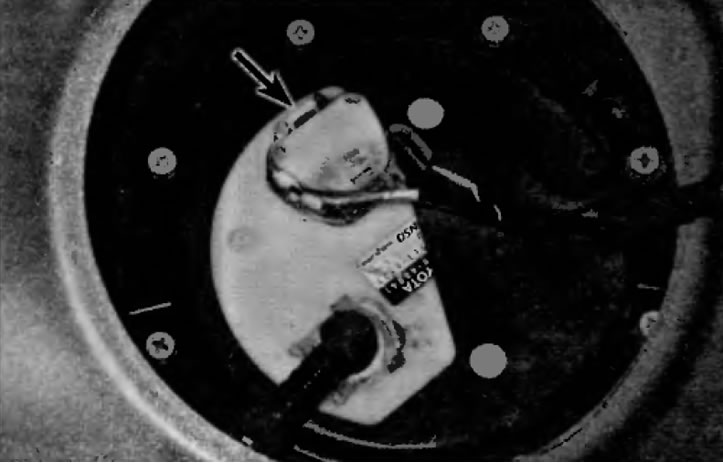

Рис. 5.3. Дли рассоединения электрического разъема топливного насоса в блоке с датчиком указателя уровня топлива нажмите не показанный фиксирующий выступ и потяните за разъем
4. Сбросьте давление в топливной системе (см. параграф 2) и снимите крышку топливного бака.
5. Отсоедините провод массы от аккумулятора (см. параграф 1 главы 5).
6. Отсоедините питающий топливопровод от верхней части топливного насоса (рис. 5.6).

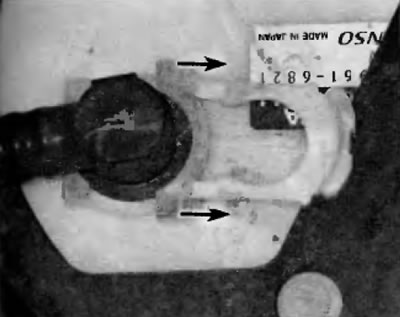

Рис. 5.6, а. Чтобы отсоединить фитинг питающего топливопровода от выпускного патрубка топливного насоса, снимите этот зажим...

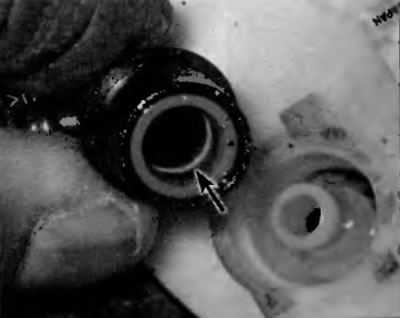

Рис. 5.6, 6. ...затем мотаните фитинг прямо вверх. Перед стыковкой муфты осмотрите уплотнительное кольцо внутри муфты. Если кольцо повреждено, замените его
7. Выверните болты (рис. 5.7) из опорного фланца топливного насоса в блоке с датчиком указателя уровня топлива.

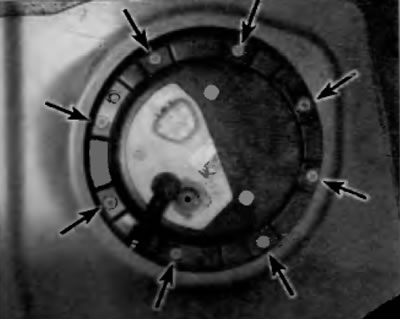

Рис. 5.7. Чтобы отсоединить опорный фланец топливного навеса в блоке с датчиком указателя уровня топлива от топливного бака, выверните эти болты
8. Аккуратно извлеките топливный насос в блоке с датчиком из топливного бака (рис. 5.8, а, б).
(Оригинальную публикацию найдёте на сайте: toyotaman.ru)

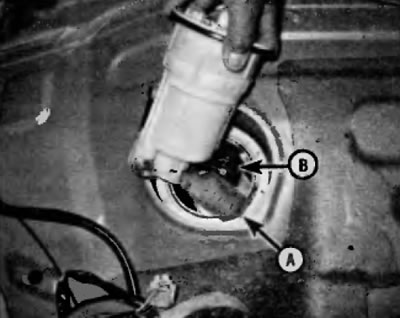

Рис. 5.8, а. Наклоняя топливный насос в блоке с датчиком, чтобы не повредить сетчатый фильтр ив впуске топлива (А) и поплавок датчика (В), аккуратно извлеките насос в блоке с датчиком из топливного бака...

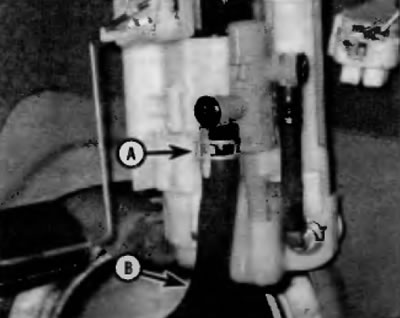

Рис. 5.8, б. ...отпустите и сдвиньте назад подпружиненный хомут (А) и отсоедините шланг (8) от нижней стороны насоса
9. Осмотрите сетчатый фильтр на впуске топливного насоса на наличие загрязнения. Если он загрязнен, попытайтесь очистить сетку фильтра с помощью растворителя и старой зубной щетки. Если сетчатый фильтр слишком загрязнен, чтобы его можно было очистить баз снятия с насоса, снимите его с насоса (см. параграф 6) и попытайтесь очистить снова. Если это не удается, замените его.
10. Установка выполняется в последовательности, обратной снятию.
