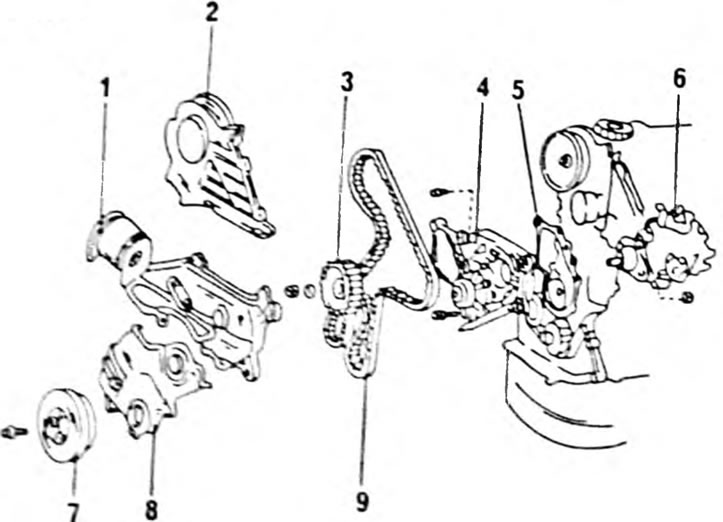

Рис. 316. К снятию и установке водяного насоса1. Правая скоба подвески двигателя; 2. Верхняя крышка зубчатого ремня; 3. Приводная шестерня топливного насоса высокого давления; 4. Водяной насос; 5. Прокладка; 6. Топливный насос высокого давления; 7. Шкив коленчатого вала; 8. Нижняя крышка зубчатого ремня; 9. Зубчатый ремень
- Слить жидкость из системы охлаждения
- Снять топливный насос высокого давления, как описывается ниже.
- Снять среднюю крышку зубчатого ремня.
- Отвернуть водяной насос. Он крепится на 7-и болтах. Обращать внимание на Расположение болтов, так как они имеют различную длину. Снять прокладку.
- Установка производится в обратном порядке. Обязательно устанавливать новую прокладку. Болты затянуть моментом 18 Нм.
- Топливный насос и зубчатый ремень устанавливаются так, как описано в соответствующих главах. Отрегулировать натяжение клинового ремня генератора и залить жидкость в систему охлаждения.
