Снимите правое переднее колесо.
Снимите верхний кожух радиатора.
Снимите нижний щиток двигателя №1.
Снимите нижний правый щиток двигателя.
Снимите клиновой ремень №1 (привода компрессора кондиционера от шкива коленчатого вала).
Снимите клиновой ремень привода генератора.
Снятие опорного ролика в сборе

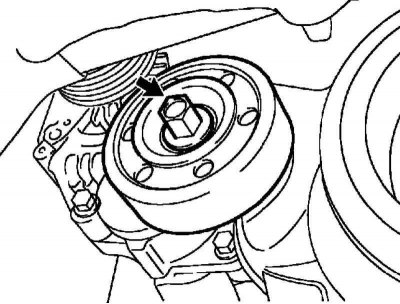

Рис. 7.38. Болт крепления ролика
Выверните болт и снимите опорный ролик (рис. 7.38).
Снимите переднюю часть выхлопной трубы.
Снимите каталитический нейтрализатор, встроенный в выпускной коллектор.
Снятие генератора в сборе

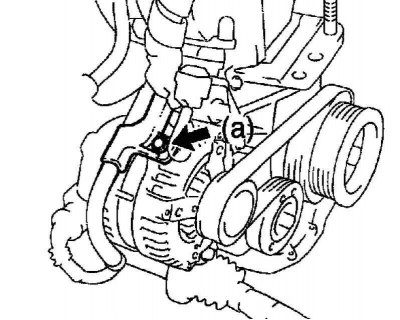

Рис. 7.39. Болт крепления жгута проводов
Выверните болт и снимите жгут проводов (рис. 7.39).

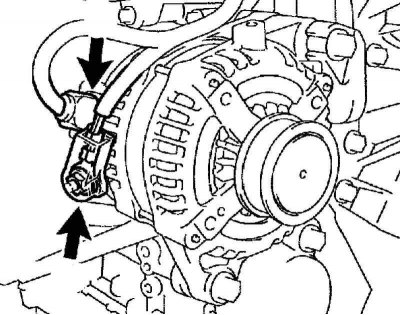

Рис. 7.40. Разъем и колпачок №1
Снимите колпачок клеммы №1 и отверните гайку. Отсоедините провод генератора (рис. 7.40).
Отсоедините разъем генератора.

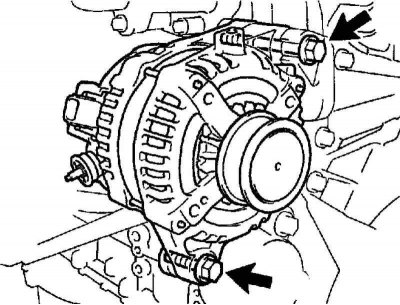

Рис. 7.41. Болты крепления генератора
Выверните 2 болта и снимите генератор (рис. 7.41).
Установка генератора в сборе
Момент затяжки: 31 Н·м для М8, 47 Н·м для М10, 9,8 Н·м для провода генератора, 5,0 Н·м для жгута проводов.
Примечание. Установку остальных компонентов осуществляйте в порядке, обратном снятию.
