Снимите крышку поводка очистителя ветрового стекла.
Снимите передний левый поводок очистителя ветрового стекла с щеткой в сборе.
Снимите передний правый поводок очистителя ветрового стекла с щеткой в сборе.
Снимите уплотнитель верхней кромки перегородки мотоотсека.
Снимите верхнюю правую вентиляционную решетку капота
Снимите верхнюю левую вентиляционную решетку капота
Снимите электродвигатель очистителя ветрового стекла с тягами в сборе
Снимите наружную панель капота.
Снятие датчика угла поворота распределительного вала
Отсоедините 2 хомута крепления жгута проводов.

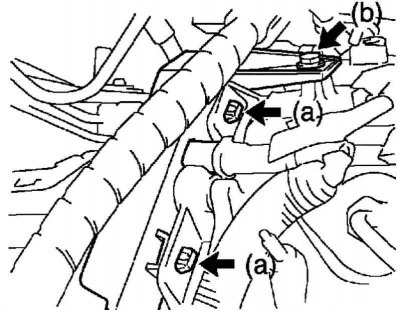

Рис. 2.581. Крепление жгута проводов датчика угла поворота распределительного вала
Отверните болт и отсоедините жгут проводов (рис. 2.581).
Отверните болт и отсоедините жгут проводов.
Отсоедините разъем датчика угла поворота распределительного вала.
Выверните болт и снимите датчик угла поворота распределительного вала.
Установите датчик угла поворота распределительного вала.
Момент затяжки: 8,8 Н·м.
Примечание. Установку остальных компонентов осуществляйте в порядке, обратном снятию.
Примечание. Замена датчика угла поворота коленчатого вала (1CD-FTV)
Отсоедините отрицательную клемму аккумуляторной батареи.
Снимите нижний защитный щиток №1 двигателя.
Снимите нижний правый щиток двигателя.
Снятие датчика угла поворота коленчатого вала
Отсоедините разъем датчика угла поворота коленчатого вала.

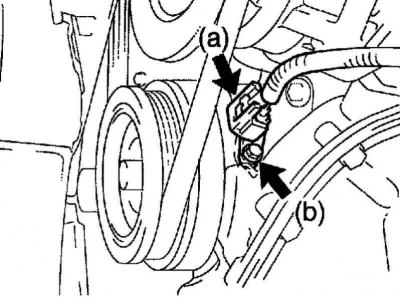

Рис. 2.582. Снятие датчика угла поворота коленчатого вала
Выверните болт и снимите датчик угла поворота коленчатого вала (рис. 2.582).
Установите датчик угла поворота коленчатого вала.
Момент затяжки: 8,8 Н·м.
Установите нижний правый щиток двигателя.
Установите нижний защитный щиток №1 двигателя.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
