Замену датчика угла поворота коленчатого вала (CKP) производите на холодном двигателе следующим образом:
- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- снимите нижнюю защиту моторного отсека;

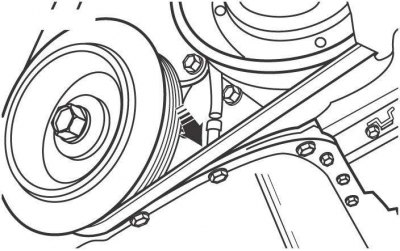

Рис. 7.12. Расположение датчика угла поворота коленчатого вала (CKP) на моделях 1996 года
Рис. 7.13. Датчик угла поворота коленчатого вала (CKP) на моделях с 2001 года: 1 – верхний кожух зубчатого ремня; 2 – нижний кожух зубчатого ремня; 3 – шкив коленчатого вала; 4 – датчик угла поворота коленчатого вала
- на моделях до 2001 года для доступа к датчику CKP снимите кожух зубчатого ремня (рис. 7.12, 7.13);
- отсоедините от датчика CKP электрический разъем;
- выверните болт и снимите датчик CKP.
Смотрите полный текст на портале (www.ToyotaMan.ru)
Установку проводите в последовательности, обратной снятию.
