Внимание! Если автомобиль оснащен пневматической подвеской с электронным управлением, перед подъемом автомобиля выключите переключатель управления высотой подвески.
Снятие
1. Отпустите гайки крапления колеса на соответствующей стороне, приподнимите передок автомобиля, установите под него надежные опоры и снимите колесо.
2. Снимите с подрамника поперечную опору двигателя, которая закрывает доступ к передним болтам крепления поперечных рычагов.
Примечание. Эта процедура достаточно затруднительна и требует использования устройства для подъема двигателя или другого подходящего оборудования (за описанием снятия/установки опор двигателя обратитесь к главе 2).
3. Выверните болт и отверните гайки крапления шарового шарнира (рис. 5.3, а). Для отсоединения шарового шарнира от поперечного рычага используйте монтировку (рис. 5.3, б).

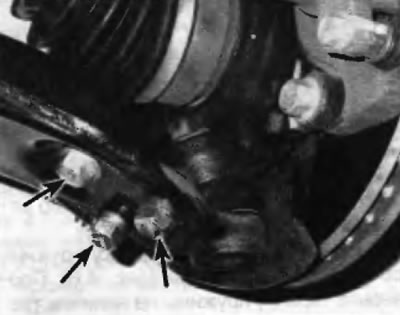

Рис. 5.3, а. Чтобы отсоединить поперечный рычаг от шарового шарнира, отсоедините гайки и выверните болт

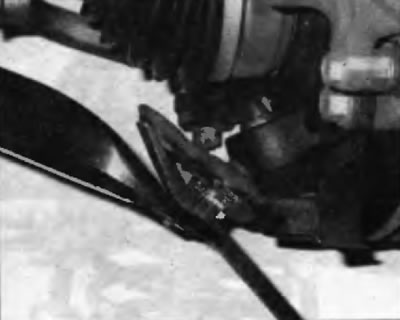

Рис. 5.3, б. Отделите поперечный рычаг от шарового шарнира с немощью монтировки
4. Выверните два болта крапления переднего конца поперечного рычага к опорной раме для двигателя (рис. 5.4).

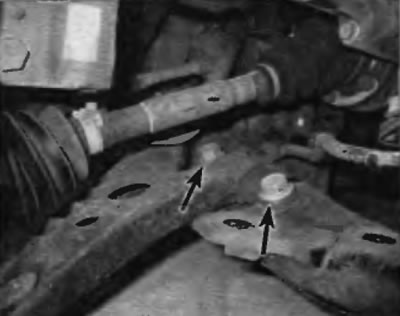

Рис. 5.4. Для отсоединения переднего конца поперечного рычага от опорной рамы под двигатель выверните два болта
Применение. На автомобилях Lexus с пневматической подвеской с электронным управлением перед вывинчиванием болтов крепления отсоедините рычаг датчика высоты подвески от поперечного рычага.
5. Выверните болт и отверните гайку, которая служит для крепления заднего конца поперечного рычага к опорной раме для двигателя (рис. 5.5).

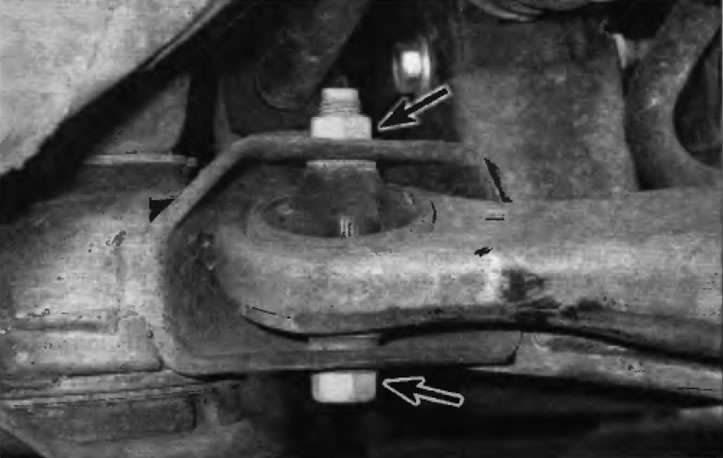

Рис. 5.5. Для отсоединения заднего конца поперечного рычага передней рамы для двигателя отверните гайку и извлеките болт
6. Снимите поперечный рычаг.
Осмотр
7. Убедитесь в том, что поперечный рычаг не деформирован. Если он погнут, замените его. Не пытайтесь править деформированный поперечный рычаг.
8. Осмотрите втулки. Если на них имеются трещины, они порваны или изношены, замените поперечный рычаг.
Установка
9. Установка выполняется в последовательности, обратной снятию. Затяните все болты/гайки предписанным усилием, указанным в Спецификациях в начале этой главы.
10. Установите колесо и наверните гайки его крепления. Опустите автомобиль и затяните гайки крепления колеса предписанным усилием, указанным в Спецификациях в начале этой главы.
11. В заключение рекомендуется проверить углы установки передних колес и при необходимости отрегулировать их.
