Снятие
Внимание! Если автомобиль оснащен пневматической подвеской с электронным управлением, перед подъемом автомобиля выключите переключатель управления высотой подвески.
Применение. При снятии/замене каких-либо элементов задней подвески свободно затяните все болты, настройте нормальный дорожный просвет, а затем полностью затяните болты.
1. Снимите декоративную панель, закрывающую верхние элементы крепления стойки (рис. 10.1).

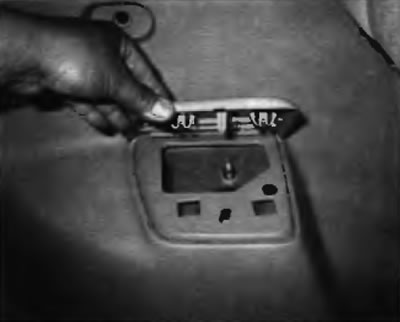

Рис. 10.1. Для снятия пластмассовой крышки потяните ее вверх
2. Отпустите гайки крапления заднего колеса, приподнимите задок автомобиля и установите под него надежные опоры. Снимите колесо.
3. Отсоедините тормозной шланг и жгут электропроводки датчика скорости колеса от стойки подвески (рис. 10.3).

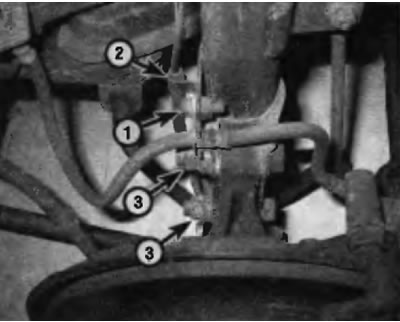

Рис. 10.3. Крепление стойки подвески на нижнем кронштейне:
1 — Болт кронштейна тормозного шланга
2 — Кронштейн жгута электропроводки АБС
3 — Элементы крепления стойки
4. Отсоедините стойку стабилизатора от стойки подвески (см. параграф 9).
5. Поддержите опору ступицы напольным домкратом.
6. Отпустите гайки на болтах крепления стойки подвески к опоре ступицы (рис. 10.3).
7. На моделях Lexus 2004 г. и позднее, оснащенных пневматической подвеской с электронным управлением, отсоедините воздушный шланг, идущий к стойке в сборе.
Примечание. Для отсоединения воздушного шланга от стойки подвески требуется специальное приспособление.
8. Если стойка должна быть разобрана, отпустите, но не отвинчивайте полностью гайку штока амортизатора (в центре).
9. Отверните три верхние гайки крепления стойки к кузову.
10. Опустите опору ступицы домкратом, выверните два болта крепления стойки подвески к опоре ступицы и затем снимите стойку в сборе.
Осмотр
11. Следуйте процедурам осмотра, описанным в параграфе 3. Если вы хотите разобрать стойку подвески для замены амортизатора или пружины, обратитесь к параграфу 4.
Применение. На моделях Lexus с 2004 г. с пневматической подвеской с электронным управлением, если выявлено, что стойка неисправна, ее следует заменить.
Установка
12. Попросите помощника завести стойку в нишу в брызговике моторного отделения и пропустить шпильки через отверстия в кузове. Наверните гайки, но пока не затягивайте их.
13. Вставьте опору ступицы в нижний кронштейн стойки, вставьте болты и наверните гайки, а затем затяните их предписанным усилием, указанным в Спецификациях в начале этой главы.
14. Подсоедините стойку стабилизатора к кронштейну стойки.
15. Закрепите кронштейн тормозного шланга и жгут электропроводки датчика скорости колеса на стойке.
16. Установите колесо и наверните гайки крепления колеса. Опустите автомобиль и затяните гайки колеса предписанным усилием, указанным в Спецификациях в начале этой главы.
17. Затяните три гайки верхнего крепления стойки предписанным усилием, указанным в Спецификациях в начале этой главы, и замените декоративную крышку, которая закрывает элементы крепления.
