Внимание! Модели, описываемые в этом Руководстве, оснащены вспомогательной удерживающей системой (SRS) — «системой подушек безопасности». Во избежание случайного развертывания подушек безопасности, что может привести к травматическим последствиям, обязательно отключите систему подушек безопасности перед работой поблизости от элементов этой системы (см. параграф 25).
Переключатели, расположенные на лицевой панели слева внизу
Примечание. На нижнем краю лицевой панели, слева от рулевой колонки расположены различные переключатели. На моделях Lexus эти переключатели расположены на одной или двух малых панелях, которые легко снимаются с большой панели отделки. На моделях Toyota переключатели размещены на отдельной большой панели, которая перекрывает обе стороны рулевой колонки. Здесь расположены различные переключатели независимо от размера и формы панели. Среди них (но перечень не ограничивается этим) переключатели для таких функций, как регулировке зеркал, противоугонная система/иммобилайзер, обогрев наружных зеркал и устранение обледенения очистителя ветрового стекла, а также регулятор тягового усилия (модели с приводом на два колеса).
1. Аккуратно подденьте панель переключателей съемником отделки и извлеките ее из лицевой панели (рис. 9.1).

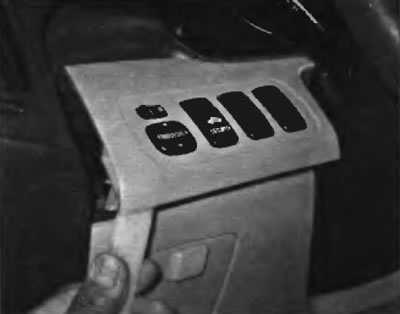

Рис. 9.1. На моделях 1999-2003 гг. с помощью съемника панелей отделки отделите панель переключателей от глянцевой панели (показана модель Toyota Highlander, для Lexus аналогично)
2. Для замены переключателя электропривода зеркал рассоедините электрический разъем и извлеките переключатель из панели переключателей (рис. 9.2, а, б).

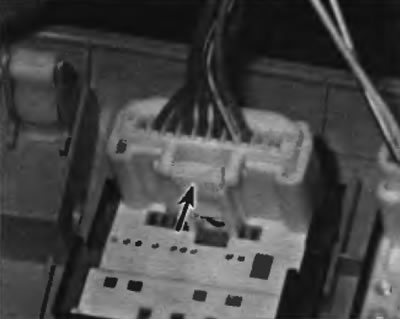

Рис. 9.2, а. Чтобы рассоединить электрический разъем переключателя электропривода регулировки зеркал, нажмите на фиксирующий элемент и вытяните штекер

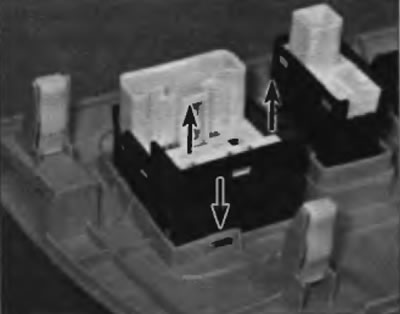

Рис. 9.2, б. Для снятия переключателя электропривода зеркал аккуратно высвободите панель отделки из блокирующий выступов ка корпусе переключателя (другой блокирующий выступ здесь не виден) и вытяните переключатель из панели отделки
3. Для замены переключателя противоугонной системы/иммобилайзера двигателя рассоедините электрический разъем и снимите переключатель с панели переключателей (рис. 9.3, а, б).

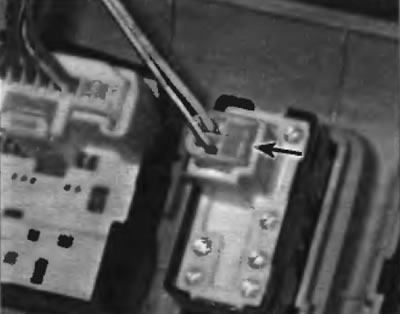

Рис. 9.3, а. Для рассоединения электрического разъема переключателя противоугонной системы/иммобилайзера двигателя нажмите на блокирующий выступ и рассоедините разъем

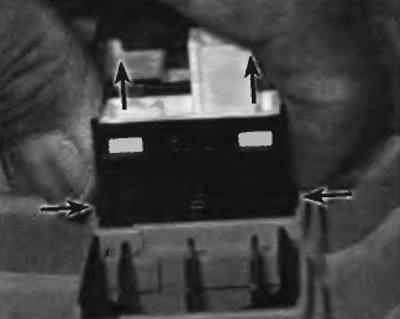

Рис. 9.3, б. Для снятия переключателя противоугонной системы/иммобилайзера двигателя нажмите на блокирующие выступы но обеим сторонам переключателя и вытяните переключатель из панели отделки
4. Остальная часть переключателей, расположенных на панели переключателей, заменяется так же, как и два описанных выше. Для замены любого из остальных переключателей на этой панели обратитесь к рис. 9.2, а, б и 9.3, а, б.
5. Установка выполняется в последовательности, обратной снятию.
Электрические приборы на блоке системы управления микроклиматом
Примечание. На моделях Toyota электрические приборы, такие как выключатель аварийной световой сигнализации, цифровые часы и контрольная лампа напоминания о непристегнутом ремне безопасности пассажира, выступают над верхней секцией центральной панели отделки, но фактически они расположены на блоке управления кондиционером и отопителем.
6. Снимите центральную панель отделки (см. главу 11).
7. Снимите блок управления микроклиматом (см. главу 11).
8. Снимите крышку с тыльной стороны блока управления микроклиматом (рис. 9.8).

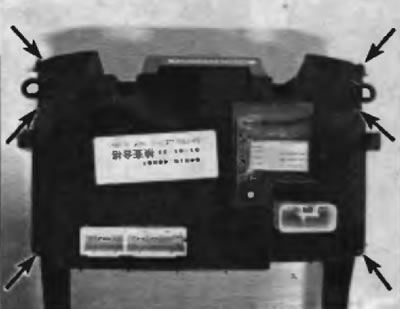

Рис. 9.3. Выверните винты, чтобы отсоединить крышку от блока системы управления микроклиматом
9. Снимите выключатель аварийной световой сигнализации, цифровые часы или контрольную лампу напоминания о непристегнутом ремне безопасности пассажира с блока управления микроклиматом.
10. Установка выполняется в последовательности, обратной снятию.
