Проверка
Внимание! Модели, описываемые в этом Руководстве, оснащены вспомогательной удерживающей системой (SRS), более известной под названием «системе подушек безопасности». Во избежание случайного развертывания подушек безопасности, что может привести к травматическим последствиям, обязательно отключите систему подушек безопасности перед работой поблизости от элементов этой системы (см. параграф 25).
1. Когда реле указателей поворота и аварийной световой сигнализации работает правильно, при его срабатывании можно слышать характерный щелкающий звук.
2. Если не работают указатели поворота с той или иной стороны и реле указателей поворота и аварийной сигнализации не издает характерный щелкающий звук, или какой-либо указатель поворота на одной стороне автомобиля мигает намного быстрее обычного, а указатель на другом конце автомобиля (но на этой же стороне) не горит вообще, вероятно, неисправна лампа указателя поворота.
3. Если оба указателя поворота не мигают причиной может быть перегорание предохранителя, неисправность реле указателей поворота и аварийной сигнализации, неисправность переключателя или ослабление крепления или разрыв соединения. Если быстрая проверка коробки плавких предохранителей указывает на перегорание плавкого предохранителя, перед установкой нового предохранителя проверьте электропроводку на наличие короткого замыкания.
Замена
Примечание. Реле указателей поворота и аварийной световой сигнализации расположено за коленным буфером, на правом конце электрораспределительной коробки лицевой панели.
(Публикация заимствована с интернет-сайта: «www.ToyotaMAN.ru»)
4. Снимите коленный буфер.
5. Найдите реле указателей поворота и аварийной световой сигнализации в электрораспределительной коробке лицевой панели (рис. 6.5).

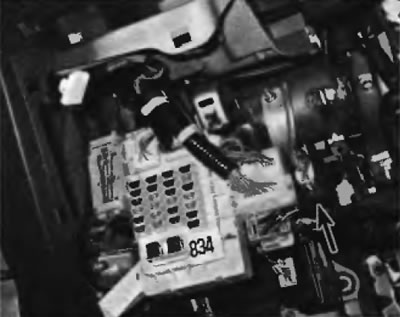

Рис. 6.5. Реле указателей поворота и аварийной световой сигнализации расположено на верхнем конце электрораспределительной коробки лицевой панели
6. Рассоедините электрический разъем этого реле.
7. Извлеките реле из электрораспределительной коробки лицевой панели.
8. Убедитесь в том, что реле, устанавливаемое на замену, идентично оригинальному. Перед установкой реле сравните старый элемент с новым.
9. Установка выполняется в последовательности, обратной снятию.
