Внимание! Модели, описываемые в этом Руководстве, оснащены вспомогательной удерживающей системой (SRS), более известной под названием «система подушек безопасности». Во избежание случайного развертывания подушек безопасности, что может привести к травматическим последствиям, обязательно отключите систему подушек безопасности перед работой поблизости от элементов этой системы (см. параграф 25).
1. Отсоедините провод «массы» от аккумулятора (см. параграф 1 главы 5).
2. Снимите верхний и нижний кожухи рулевой колонки.
Выключатель зажигания
3. Рассоедините электрический разъем выключателя зажигания (рис. 7.3).

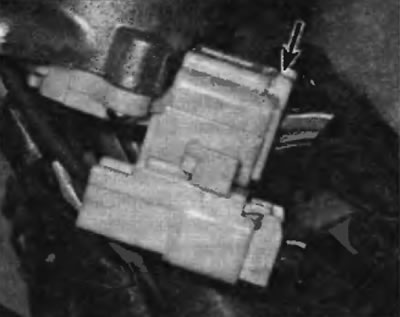

Рис. 7.3. Чтобы рассоединить электрический разъем выключателя зажигания, нажмите на фиксирующий элемент
4. Выверните винты крепления выключателя зажигания (рис. 7.4) и извлеките выключатель из корпуса цилиндра замка.

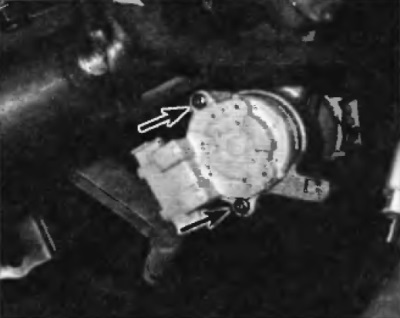

Рис. 7.4. Для отсоединения выключателя зажигания от корпуса цилиндра замка выверните два винте
5. Установка выполняется в последовательности, обратной снятию.
Цилиндр замка
6. Переведите ключ зажигания в положение АСС (аксессуары).
7. Если автомобиль оснащен иммобилайзером, рассоедините электрический разъем модуля иммобилайзера, затем выдвиньте этот модуль и кольцо подсветки цилиндра замка как единый узел (рис. 7.7).

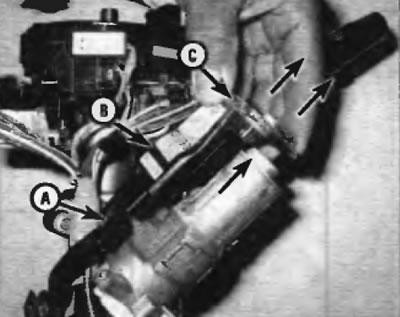

Рис. 7.7. Чтобы снять модуль иммобилайзера и кольцо подсветки цилиндра замка, рассоедините электрический разъем (А), затем выдвиньте иммобилайзер (В) и кольцо подсветки (С) из корпуса цилиндра замка
8. С помощью шила или кернера нажмите на стопорный штифт цилиндра замка и извлеките цилиндр замка из корпуса (рис. 7.8, а, б)
Рис. 7.8, а. Для извлечения цилиндра замка из корпуса переведите выключатель зажигания в положение АСС, нажмите шилом на штифт в маленьком отверстии в корпусе цилиндра замка...
Рис. 7.8, б. ...и извлеките цилиндр замка
9. Чтобы установить цилиндр замка, нажмите на стопорный штифт и введите цилиндр замка в корпус настолько, чтобы штифт вошел назад в установочное отверстие в корпусе.
10. Далее установка выполняется в последовательности, обратной снятию.
