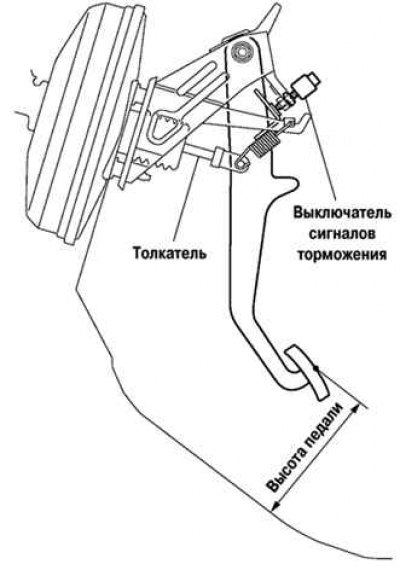

Рис. 1.138. Схема регулировки высоты педали тормоза
Проверьте и отрегулируйте высоту педали тормоза (рис. 1.138).
Проверьте высоту педали тормоза.
Высота педали от пола: 144,1–154,1 мм.
Отрегулируйте высоту педали тормоза.
Снимите нижнюю накладку приборной панели.
Первоисточником является этот веб-сайт ToyotaMAN
Отключите разъем от выключателя сигналов торможения.
Ослабьте контргайку выключателя сигналов торможения и снимите выключатель сигналов торможения.
Ослабьте контргайку хомута.
Отрегулируйте высоту педали вращением толкателя педали.
Затяните контргайку толкателя.
Момент затяжки: 26 Н·м (265 кгс·см).
Установите выключатель сигналов торможения.
Подключите разъем выключателя сигналов торможения.
Утопите педаль тормоза на 5–10 мм, поверните выключатель сигналов торможения, чтобы блокировать гайку в положении, где лампы сигналов торможения гаснут.
После установки утопите педаль тормоза на 5–10 мм и убедитесь в том, что лампы сигналов торможения загораются.
Установите нижнюю накладку приборной панели.
