Примечание. Если оригинальные свечи после проверки состояния будут вновь устанавливаться на двигатель, они должны вворачиваться строго в прежние цилиндры – произведите соответствующую маркировку.

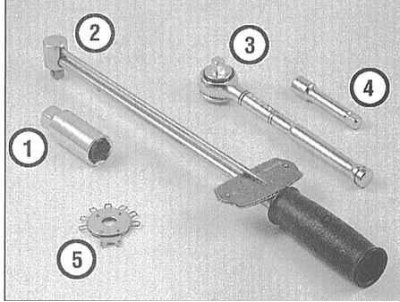

Инструменты, необходимые при замене свечей зажигания
- 1. Свечная головка - Оборудована специальным мягким вкладышем, исключающим возможность случайного повреждения фарфорового изолятора при выворачивании свечи.
- 2. Динамометрический ключ - Не являясь обязательным, обеспечивает надежную гарантию правильности усилия затягивания свечей зажигания.
- 3. Храповой привод - Применяется в комплекте со свечной головкой и динамометрическим ключом.
- 4. Удлинитель - В зависимости от модели и комплектации ее вспомогательными агрегатами доступ к свечам зажигания может быть ограничен в различной степени, поэтому применение удлинителей соответствующей формы и конструкции позволит в значительной мере облегчить выполнение процедуры.
- 5. Инструмент для измерения и корректировки межэлектродных зазоров свечей зажигания - Выпускается несколько типов подобного рода инструментов - удостоверьтесь, что инструмент укомплектован щупом, соответствующим по размеру зазорам свечей Вашего автомобиля.
В большинстве случаев для замены свечей зажигания необходимо наличие специальной свечной головки (с мягким вкладышем внутри) в комплекте с храповым приводом, а также набора удлинителей привода ключа и инструмента для проверки и корректировки межэлектродных зазоров (см. иллюстрацию выше). Для безопасного отсоединения наконечников ВВ проводов от хвостовиков свечей зажигания также выпускается специальный инструмент, хотя его применение и не является строго обязательным. Использование динамометрического ключа позволит добиться правильного усилия затягивания свечей.
Правильнее всего постоянно держать в автомобиле комплект сменных свечей зажигания с правильным образом отрегулированным межэлектродным зазором. При покупке новых свечей следите за тем, чтобы они отвечали по своим параметрам требованиям двигателя Вашего автомобиля. Необходимая информация приведена в Спецификациях к настоящей Главе, а также на ярлыке VECI, закрепленном под капотом (в случае разночтений предпочтение следует отдавать требованиям последнего).
1. Приступайте к выворачиванию свечей только после полного остывания двигателя. Чтобы не терять зря время, воспользуйтесь паузой для проверки состояния сменного комплекта. Внимательно осмотрите новые свечи, при выявлении малейших трещин в изоляторе соответствующая свеча должна быть отбракована. Измерьте величину межэлектродных зазоров нового комплекта (см. далее).
2a. Межэлектродный зазор свечи проверяется путем введения в него соответствующего щупа измерителя и должен соответствовать требованиям, приведенным на ярлыке VECI (см. также Спецификации к Главе Электрооборудование двигателя). Требуемой толщины щуп должен с легким сопротивлением проскальзывать между боковым и центральным электродами свечи (обратитесь к сопроводительной иллюстрации).

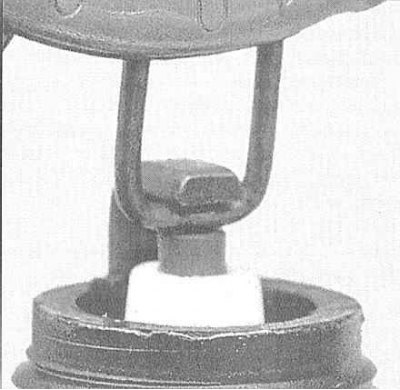

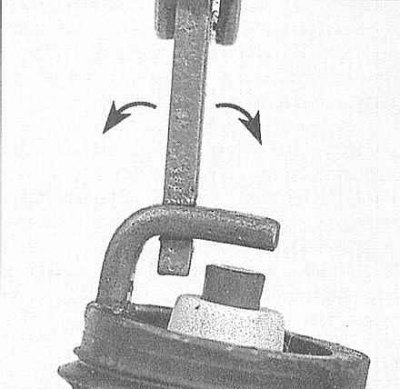

2b. Корректировка зазора может быть произведена при помощи специального приспособления, обычно входящего в состав измерителя подогните соответствующим образом боковой электрод свечи (обратитесь к сопроводительной иллюстрации).
3. Если боковой электрод оказывается расположен не точно над центральным, подкорректируйте его положение соответствующим образом. Удостоверьтесь в отсутствии трещин и иных повреждений в фарфоровом изоляторе свечи. Наличие любого рода дефектов изолятора недопустимо.
Снятие
1. Во избежание нарушения порядка зажигания при подключении катушек следует производить обслуживание каждой из свечей в индивидуальном порядке. Отсоедините катушку от свечи зажигания первого цилиндра, ни в коем случае не тяните за провод!
Примечание. На моделях с двигателем 2UZ-FE с катушками зажигания, расположенными над свечами, с целью обеспечения доступа к свечам следует снять с крышки головки цилиндров всю сборку (см. Главу Электрооборудование двигателя).
2. При наличии под рукой источника сжатого воздуха, воспользуйтесь им для удаления мусора из свечных ниш двигателя (для этой цели не хуже подойдет и обычный велосипедный насос).
Внимание! При использовании сжатого воздуха не забывайте надевать защитные очки!
3. Выверните свечу зажигания.
4. Сверьте вывернутую свечу с идентификационной картой, приведенной ниже, что позволит качественно оценить общее состояние двигателя.
Установка

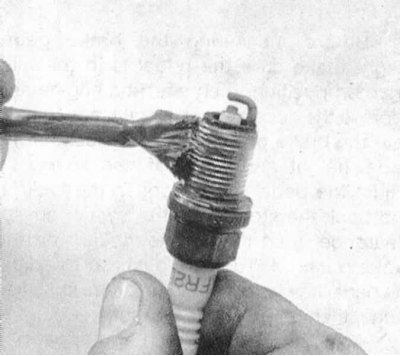

1a. Прежде чем вворачивать новые свечи, слегка смажьте их резьбовую часть антиприхватывающим герметиком (обратитесь к сопроводительной иллюстрации). Вручную наживите одну из новых свечей в соответствующее отверстие в двигателе. Удостоверившись, что свеча не перекошена в резьбе, затяните ее с требуемым усилием (при наличии под рукой динамометрического ключа).

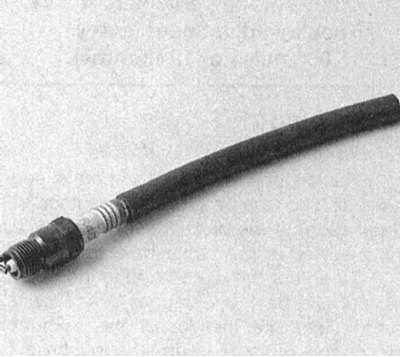

1b. Для облегчения процедуры наживления свечи натяните на ее хвостовик отрезок гибкого топливного шланга (обратитесь к сопроводительной иллюстрации). При этом исключается вероятность срыва резьбы, так как при малейшем закусывании шланг начнет попросту проворачиваться.
2. Вращательно-поступательными движениями посадите катушку на хвостовик свечи зажигания.
3. Повторите процедуру для оставшихся свечей зажигания.
Карта состояния свечей зажигания

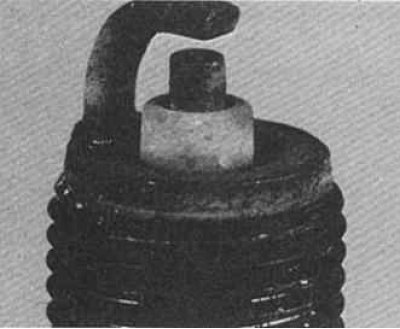

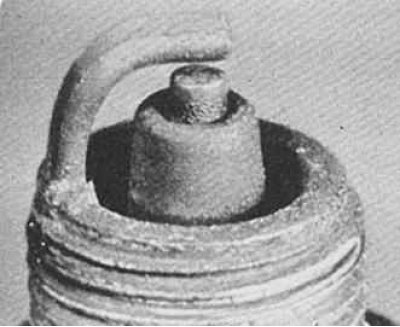

Нормальное состояние свечи
Симптомы: Серо-коричневый цвет и легкий износ электродов. Калильное число свечей соответствует типу двигателя и общему его состоянию.
Рекомендации: При замене свечей устанавливайте свечи того же типа.

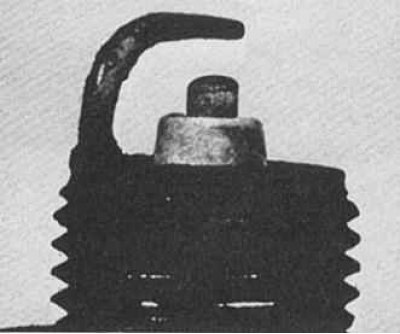

Износ
Симптомы: Скругление электродов с небольшим скоплением отложений на рабочем конце. Цвет нормальный. Приводит к затруднению запуска двигателя в холодную влажную погоду и повышению расхода топлива.
Рекомендации: Поменяйте свечи на новые, того же типа.

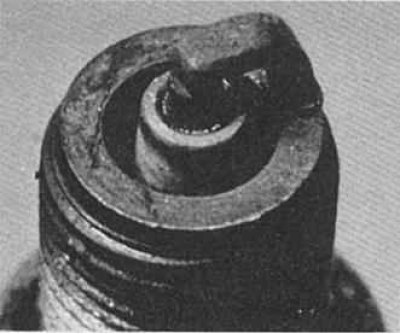

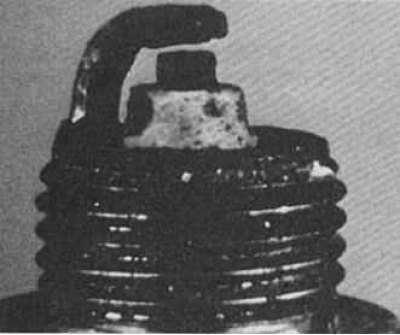

Угольные отложения
Симптомы: Наличие сажи указывает на переобогащение топливно-воздушной смеси или слабую интенсивность искры. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя.
Рекомендации: Проверьте не забит ли воздухоочиститель, не слишком ли высок уровень топлива в поплавковой камере, не заклинена ли воздушная заслонка и не слишком ли изношены контакты. Попробуйте использовать свечи с более длинным изолятором, что повышает сопротивляемость загрязнению.

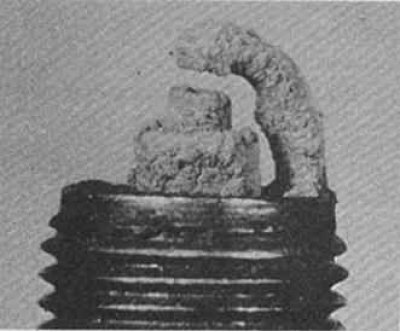

Пеплообразование
Симптомы: Мягкие коричневатого цвета отложения на одном или обоих электродах свечи. Источником их образования являются применяемые присадки к маслу и/или топливу. Чрезмерное накопление может привести к изоляции электродов и вызвать пропуски зажигания и нестабильную работу двигателя при ускорении.
Рекомендации: При быстром накоплении отложений поменяйте маслоотражательные колпачки, что предотвратит попадание масла в камеры сгорания. Попробуйте сменить марку топлива.

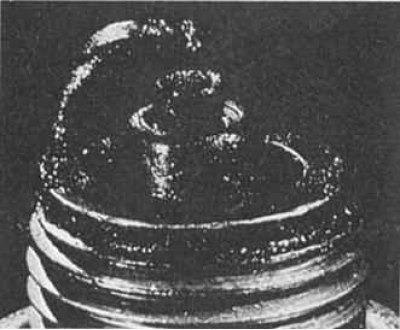

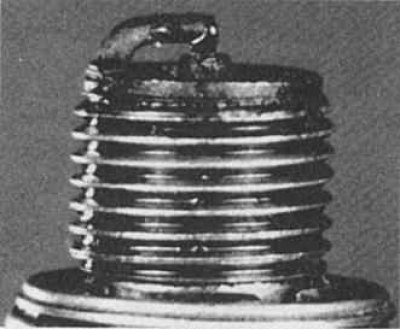

Замасливание
Симптомы: Замасливание свечи вызывается износом маслоотражательных колпачков. Масло попадает в камеру сгорания через изношенные направляющие клапанов или поршневые кольца. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя.
Рекомендации: Произведите механические восстановительные работы и замените свечи.
Замыкание электродов
Симптомы: Отходы продуктов сгорания попадают в межэлектродное пространство. Твердые отложения скапливаются, образуя перемычку между электродами. Приводит к отказу зажигания в цилиндре.
Рекомендации: Удалите отложения из межэлектродного пространства.
Перегрев
Симптомы: Пористый, белый изолятор, эрозия электродов и отсутствие каких-либо отложений. Приводит к сокращению срока службы свечи.
Рекомендации: Проверьте соответствует ли требованиям Спецификаций калильное число установленных свечей, правильно ли выставлен угол опережения зажигания, не подается ли слишком бедная топливно-воздушная смесь, нет ли утечек вакуума впускного трубопровода и не заклинены ли клапаны. Проверьте так же уровень охладителя и не закупорен ли радиатор.

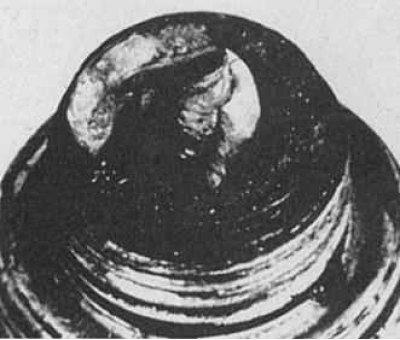

Слишком раннее зажигание
Симптомы: Электроды оплавлены. Изолятор имеет белый цвет, но может быть и загрязнен вследствие пропусков зажигания или попадания в камеры сгорания посторонних частиц. Может привести к выходу двигателя из строя.
Рекомендации: Проверьте калильное число установленных свечей, угол опережения зажигания, качество смеси (не слишком ли обеднена), не закупорена ли система охлаждения и нормально ли функционирует система смазки.
Электропроводящий глянец
Симптомы: Изолятор имеет желтоватый цвет и полированный вид. Говорит о внезапном повышении температуры в камерах сгорания при резком ускорении. Обычные отложения при этом оплавляются, приобретая вид лакового покрытия. Приводит к пропускам зажигания при высоких скоростях движения.
Рекомендации: Смените свечи (более холодные, при сохранении манеры езды).
Детонация
Симптомы: Изоляторы могут оказаться сколотыми или треснутыми. К повреждению изолятора может привести также неаккуратная техника регулировки свечного зазора. Может привести к повреждению поршней.

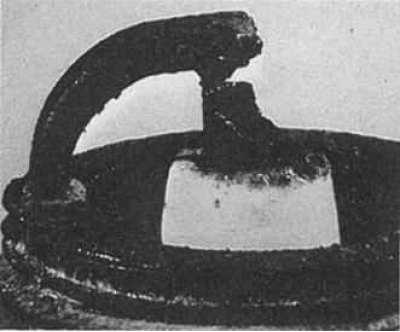

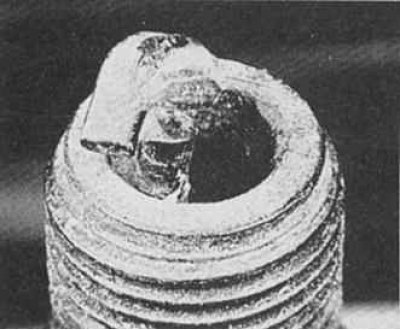

Механические повреждения
Симптомы: Могут быть вызваны попаданием посторонних материалов в камеру сгорания или возникнуть при ударе поршня о слишком длинную свечу. Приводят к отказу функционирования цилиндра и к повреждению поршня.
Рекомендации: Удалите из двигателя посторонние частицы и/или замените. Так как срок службы свечей обычно составляет 15 000 км, достаточно очищать их через каждые 8000 км пробега.
Забрызгивание
Симптомы: После пропусков зажигания в течение длительного промежутка времени отложения могут разрыхляться при сохранении рабочей температуры в камере сгорания. При высоких скоростях отложения хлопьями отрываются от поршня и налипают на горячий изолятор, вызывая пропуски зажигания.
Рекомендации: Замените свечи или зачистите и установите на место старые.
