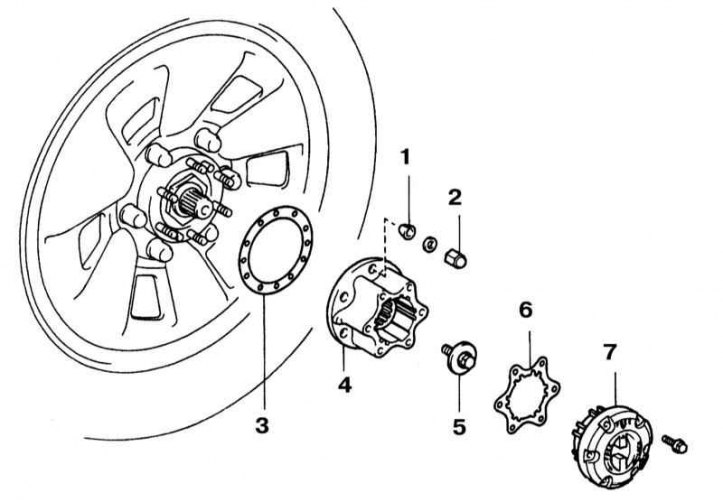

Детали установки ступицы с ручным отключением привода передних колес
1 - Коническая шайба; 2 - Гайка; 3 - Уплотнительная прокладка; 4 - Корпус ступицы; 5 - Болт; 6 - Уплотнительная прокладка; 7 - Крышка ступицы

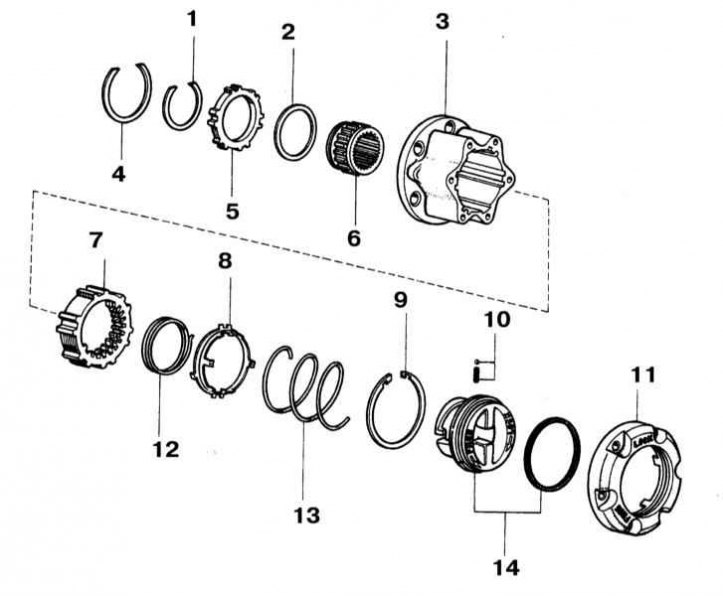

Компоненты замка ступицы с ручным отключением привода
1 - Стопорное кольцо; 2 - Дистанционное кольцо; 3 - Корпус ступицы; 4 - Стопорное кольцо; 5 - Зубчатое кольцо ступицы; 6 - Внутренняя ступица; 7 - Муфта сцепления замка ступицы; 8 - Водило; 9 - Стопорное кольцо; 10 - Стальной шарик с пружиной; 11 - Крышка ступицы; 12 - Пружина; 13 - Пружина; 14 - Рукоятка управления с сальником
1. Переведите крышку ступицы в положение Free (Свободно).
2. Выверните крепежные болты, затем снимите крышку и внутренние компоненты ступицы (обратитесь к иллюстрации Детали установки ступицы с ручным отключением привода передних колес).
3. При соответствующей комплектации выверните болт из торца приводного вала.
4. Отдайте гайки крепления корпуса ступицы.
5. При помощи латунной выколотки сбейте со сборки конусные шайбы.
6. Снимите корпус ступицы с оборудованной шлицами цапфы приводного вала.
Статья заимствована с веб-ресурса (www.ToyotaMan.ru)
7. Отказ замков включения привода ступиц чаще всего происходит вследствие попадания внутрь них грязи и влаги. Если возникает необходимость в дальнейшей разборке ступицы, постарайтесь уделить самое пристальное внимание порядку и способу установки каждого из компонентов. Складывайте компоненты на верстак в порядке их демонтажа. Поочередно протрите каждую из деталей, смажьте компоненты универсальной смазкой, затем установите их на свои штатные места (обратитесь к иллюстрации Компоненты замка ступицы с ручным отключением привода).
8. Установка компонентов ступицы производится в порядке обратном порядку их демонтажа. Не забудьте заменить уплотнительные прокладки и смазать шлицы внутреннего вкладыша универсальной смазкой. Перед установкой рукоятка управления на крышке ступицы должна быть повернута в положение Free, проследите за правильностью ввода в зацепление язычков водила с лишенными зубьев участками корпуса сборки.
