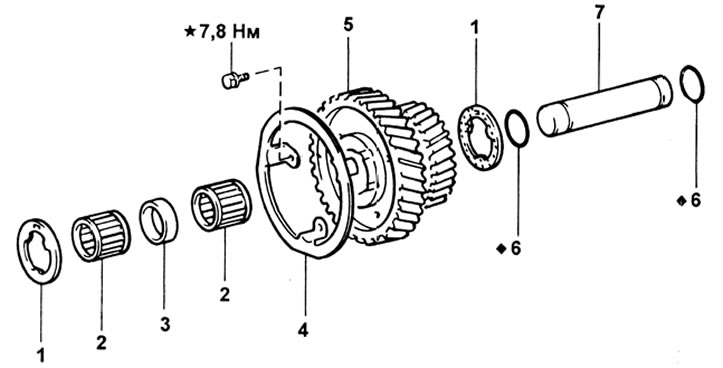

Узел промежуточных шестерен. 1 - упорная шайба, 2 - игольчатый подшипник, 3 - проставка, 4 - маслоотражательное кольцо, 5 - узел промежуточных шестерен, 6 - упорная шайба, 7 • кольцевая прокладка, 8 - вал промежуточных шестерен.
Разборка, проверка и сборка
1. Извлеките два игольчатых подшипника и проставку из узла промежуточных шестерен.
2. Отверните три болта и снимите маслоотражательное кольцо.

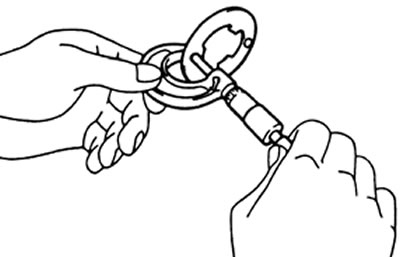

3. Используя микрометр, измерьте толщину упорной шайбы. Замените упорную шайбу, если ее толщина меньше предельной.
Номинальное значение — 1,95-2,05 мм
Предельное значение — 1,65 мм
4. Очистите болты и отверстие под болты от остатков герметика. Нанесите герметик на резьбу болтов крепления маслоотражательного кольца.
Герметик: Part # 088330-00070, Three Bond 1324 или эквивалент
5. Установите маслоотражательное кольцо и затяните три болта крепления.
Момент затяжки — 7,8 Нм
6. Нанесите консистентную смазку в игольчатые подшипники. Установите два игольчатых подшипника и проставку в узел промежуточных шестерен.
