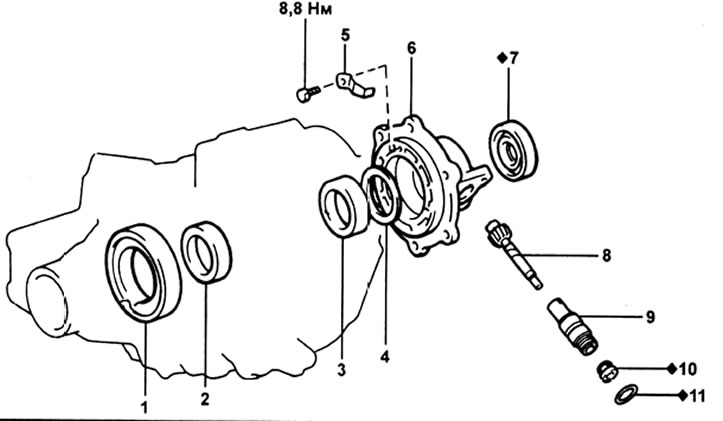

Держатели подшипников заднего выходного вала. 1 - держатель переднего подшипника, 2 - наружная обойма подшипника, 3 - наружная обойма подшипника, 4 - регулировочная шайба, 5 - маслоотражательная пластина, 6 - держатель заднего подшипника, 7 - сальник, 8 - ведомая шестерня привода спидометра, 9 - втулка ведомой шестерни привода спидометра, 10 - сальник, 11 - кольцевая прокладка.
Проверка и ремонт
1. Замена наружной обоймы заднего подшипника выходного вала (при необходимости).
а) Отверните болт и снимите малоотражательную пластину.
б) С помощью специнструмента извлеките наружную обойму заднего подшипника и регулировочную шайбу из держателя.
в) Установите регулировочную шайбу в держатель заднего подшипника.
Внимание: устанавливайте регулировочную шайбу, которая была извлечена из держателя (см. пункт (б)).
г) С помощью специнструмента запрессуйте новую наружную обойму заднего подшипника в держатель.
Внимание: заменяйте обе обоймы подшипника в комплекте.
д) Установите малоотражательную пластину и затяните болт крепления.
Момент затяжки — 8,8 Н·м
2. Замена сальника заднего выходного вала (при необходимости).
а) Используя отвертку с плоским лезвием, извлеките сальник из держателя заднего подшипника.

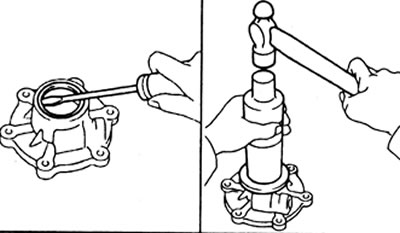

б) С помощью оправки и молотка запрессуйте новый сальник.
в) Нанесите консистентную смазку на рабочую поверхность сальника.
3. Замена сальника ведомой шестерни привода спидометра (при необходимости).

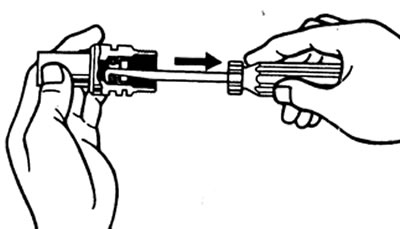

а) С помощью специнструмента извлеките сальник и втулки.
б) С помощью специальной оправки запрессуйте новый сальник во втулку.

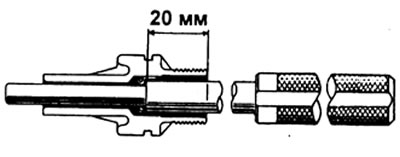

Глубина запрессовки — 20 мм
